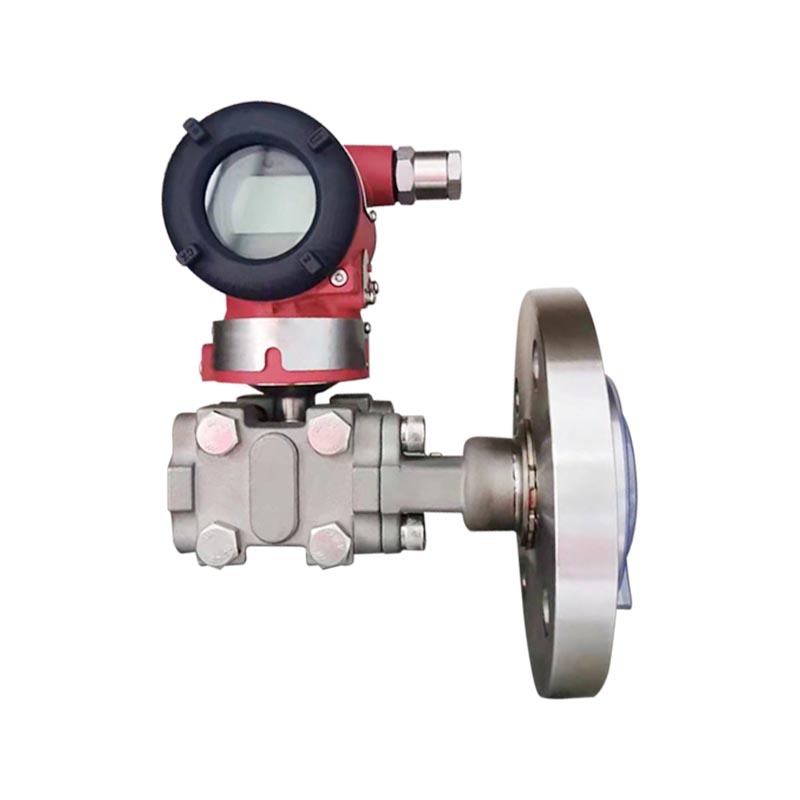

XG3051LT Paine-eron nestetason lähetin

Tuotteen esittely:
XG3051LT on 3051-sarjan yksilaippainen etäpaine-erolähetin. Kapasitiivisen tunnistuksen periaatteeseen perustuen laipan eristyskalvo koskettaa suoraan mitattua väliainetta ja muuntaa nestepinnan synnyttämän staattisen paine-eron 4-20 mA:n digitaaliseksi HART-signaalilähdöksi. Sitä käytetään erityisesti ratkaisemaan korkean viskositeetin, helpon kiteytymisen, helpon sedimentaation ja voimakkaan korroosion väliaineen nestetason mittaamisen ongelmat, mikä eliminoi paineputkien tarpeen ja välttää putkilinjan tukkeutumisen.

Sovellusala:
1. Petrokemian teollisuus: nestetasojen mittaus reaktioastioissa, varastosäiliöissä, viskooseissa materiaaleissa, helposti kiteytyvissä väliaineissa ja kaksivaiheisissa rajapinnoissa.
2. Vedenkäsittelyn ympäristönsuojelu: nestetasojen seuranta viemärisäiliöissä, kemikaalien varastosäiliöissä, lietesäiliöissä ja suspendoituneissa kiintoaineissa.
3. Lääketeollisuus: nestetasot reaktiosäiliöissä, ainesosasäiliöissä, erittäin syövyttävät lääkkeet ja saniteettisäiliöiden pinnat.
4. Ruoka ja juoma: korkeaviskositeettiset materiaalit, kuten kastikkeet ja siirapit, voidaan säilyttää säiliöissä, joissa on valinnaiset saniteettilaipparakenteet.

Ota yhteyttä
PREV：Ei aiempaa artikkeliaSEURAAVA：XG3051DP paine-erolähetin
FAQ Prosessin kytkentäohjeet Syöte Lähtö Vastausaika Yleiset ehdot Sähköliitännät Malli- ja spesifikaatiokooditaulukko

Q1: Mitä eroa on XG3051LT:n ja XG3051DP:n välillä?
V: XG3051DP on yleinen paine-erolähetin, joka vaatii ulkoisen painejohdon; XG3051LT on yksilaippainen nestetason etäsiirtotyyppi, joka on varustettu eristyslaippakalvolla ja ei vaadi paineputkea. Se soveltuu nestetasojen mittaamiseen viskoottisissa, kiteisissä ja helposti tukkeutuvissa väliaineissa, mutta ei sovellu virtausmittaukseen.

Q2: Mistä johtuu epätarkka nestepinnan mittaus ja suuri vaihtelu?
V: ① Laipan kalvo on peitetty materiaalin kerääntymisen ja hilseilyn vuoksi; ② Silikoniöljyn täyttöjärjestelmä kokee ylikuumenemisen ja alipaineen, mikä johtaa silikoniöljyn höyrystymiseen; ③ Alueen siirtoasetusvirhe; ④ Säiliön väliaineen tiheys on muuttunut. Tarkista laipan kalvon toimintakunto ja kalibroi sitten nollapiste ja -alue uudelleen.

Q3: Kuinka valita pistokalvo ja litteä laippa?
V: Väliaine on taipuvainen laskeutumaan ja roikkumaan seinälle. Valitse asetettava kalvo, jotta kalvo ei peitä säiliön seinämän sedimenttiä; Väliaine on puhdasta ja sedimenttitöntä, ja tasainen laippa voidaan valita.

Q4: Mitä materiaalia ei voi käyttää suoraan 316L-kalvon kanssa?
V: Korkean kloridi-ioniväliaineen, vahvan hapon ja alkalin sekä voimakkaan korroosion olosuhteissa 316L syövyttää ja vaatii Hastelloy C-, Monel- tai tantaalikalvolevyjen valinnan. Korkean lämpötilan käyttöolosuhteet edellyttävät täyttönesteen lämpötilankestotason vahvistusta.

Matalapaineisen sivuprosessin liitäntäohjeet

1/2-NPT ruostumattomasta teräksestä valmistettu elliptinen laippa (koodi 1) 100016 1. Painekammion laippa
2. O-rengastiiviste
3. NPT 1/2 elliptinen laippaliitäntä
4. Pultti
M20x1,5 ruostumattomasta teräksestä valmistettu T-liitin (koodi 2) 100007 1. Painekammion laippa
2. M20×1,5 T-muotoinen uroskierreliitin
3. Pultti
4. O-rengas
5. M20×1,5 mutteri
6. Painejohtoputki

Mittausparametrit: Paine-ero, nestetaso

Mittausalue
Alaraja -100 % URL-osoitteesta (jatkuvasti säädettävissä)
Yläraja Jopa 100 % URL (jatkuvasti säädettävissä)
Taulukko 1 — Aluekoodin ja alueen välinen suhde
Aluekoodi Minimialue Suurin kantama Nimellispaine (maks.)
B 1 kPa 6 kPa Tasolaipan nimellispaine
C 4 kPa 40 kPa
D 25 kPa 250 kPa
E 200 kPa 2 MPa
Taulukko 2 Tasolaipan nimellispaine
Tasolaipan tyyppi Nimellinen halkaisija Minimialue
Yksittäinen etätiiviste Dual Remote Seal
Tasainen tyyppi DN 50 / 2" 10 kPa 10 kPa
Tasainen tyyppi DN 80 / 3" 6 kPa 1 kPa
Tasainen tyyppi DN 4" 6 kPa 1 kPa
Lisätty tyyppi DN 50 / 2" 16 kPa 16 kPa
Lisätty tyyppi DN 80 / 2" 6 kPa 1 kPa
Lisätty tyyppi DN 4" 6 kPa 1 kPa

Paine-erotasolähettimen vähimmäisvälin on oltava taulukon 1 ja 2 vähimmäisvälien suurempi arvo. Säädettävä jänneväli ei saa olla pienempi kuin tämä vähimmäisväli.
Tasolähettimen enimmäisjänneväli on pienempi arvo lähettimen rungon enimmäisjännevälin ja tasolaipan nimellispaineen välillä.

Lähtösignaali
2-johdin, 4–20 mA DC HART-lähtö, digitaalinen tiedonsiirto; HART-protokolla on päällekkäin 4–20 mA DC-signaalin päällä.
Lähtösignaalin rajat: Imin = 3,9 mA, Imax = 20,5 mA

Hälytysvirta (konfiguroitava tila)
Alhainen hälytystila (minimi) 3,7 mA
Korkea hälytystila (maksimi) 21 mA
Ei hälytystilaa (pidossa) Säilyttää voimassa olevan virran ennen vikaa
Hälytysvirran vakioasetus Korkea hälytystila


Vahvistinkomponentin vaimennusvakio on 0,1 s. Anturin ja tasolaipan aikavakio vaihtelee välillä 0,2 - 2 s riippuen anturin jännevälistä, kiertosuhteesta, kapillaariputken pituudesta ja täyttönesteen viskositeetista.
Lisäsäädettävä aikavakio: 0,1 ~ 60 s.

Tasolaippalähetin voidaan asentaa suoraan mihin tahansa asentoon.
Optimaalinen asennusehto on pitää prosessilaipan akseli pystysuorassa. Mikä tahansa sijaintipoikkeama aiheuttaa korjattavan nollasiirtymän. Elektroniikkakoteloa voidaan kääntää jopa 360°, ja säätöruuvit voivat kiinnittää sen mihin tahansa asentoon.

Ympäristöolosuhteet

Ympäristön lämpötila
Minimi Riippuu täyttönesteestä
Maksimi 85 °C
Paikallisnäytöllä ja FKM-tiivisteillä -20 ~ 65 °C
Varastointi/kuljetuslämpötila
Minimi Riippuu täyttönesteestä
Maksimi 85 °C
Suhteellinen kosteus 0 ~ 100 %
Iskunkesto
Kiihtyvyys 50 g
Kesto 11 ms
Tärinänkestävyys 2 g 500 Hz asti
EMC (sähkömagneettinen yhteensopivuus) Katso taulukko 3 "EMC-liite"

Prosessin väliaineen lämpötilaraja
Keskilämpötila: -30 ~ 180°C

Keskilämpötilan raja -30 ~ 180 °C
Lähettimen kehon paineen rajat 3,5 kPa:n absoluuttisesta paineesta nimellispaineeseen. Ylipainesuojaus voi saavuttaa 1,5 kertaa nimellispaineen, kun sitä sovelletaan lähettimen molemmille puolille samanaikaisesti.
Tasolaipan nimellispaine
ANSI standardi 150 psi ~ 600 psi
DIN-standardi PN 1,6 MPa ~ PN 10 MPa
Yksipuolinen ylikuormitusraja Matalapainepuoli: lähettimen rungon nimellispaine; Korkeapainepuoli: tasolaipan nimellispaine. Korjattava nollapoikkeama voi tapahtua.
Paino DN 50/2": noin 7 ~ 10 kg
DN 80/3": n. 8-11 kg
DN 4": noin 9 ~ 12 kg
Räjähdyssuojaus
NEPSI:n tulenkestävä hyväksyntä Ex dⅡC T6
NEPSI:n luonnostaan vaaraton hyväksyntä Ex iaⅡC T4
Sallittu käyttölämpötila −40 °C ~ 65 °C

Virtalähde ja kuormitusolosuhteet
Syöttöjännite 24 V
Lataa kaava R ≤ (Us − 12 V)/Imax kΩ missä Imax = 23 mA
Max. Syöttöjännite 42 VDC
Min. Syöttöjännite 12 VDC; 15 VDC (taustavalaistulle LCD-näytölle)
Digitaalisen tiedonsiirron kuormitusalue 230 ~ 600 Ω
Materiaalit
Mittauskapseli 316L ruostumatonta terästä
Kalvo 316L ruostumatonta terästä, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Prosessilaippa 304 ruostumaton teräs
Täytä neste Silikoniöljy, kasviöljy
Tiiviste Nitriilikumi (NBR), fluorielastomeeri (FKM), PTFE
Lähettimen kotelo Alumiiniseos epoksipinnoitteella pinnalla
Kotelon tiiviste Nitriilikumi (NBR)
Nimikilpi 304 ruostumaton teräs
Sähköliitäntä M20×1,5 kaapeliläpivienti. Liittimet sopivat 0,5 ~ 2,5 mm² johtimille
Prosessiyhteys Lähettimen matalapainepuoli: UNF 7/16" sisäkierre. Korkeapainepuolen tasolaippa on ANSI- tai DIN-standardien mukainen. Suora asennus saatavana, katso mittapiirustus.
Kotelon suojausluokitus IP67

Taulukko 3 EMC-liite
Ei Testikohde Perusstandardi Testi kunto Suorituskykytaso
1 Säteilypäästö (kotelo) GB/T 9254-2008 Taulukko 5 30 MHz ~ 1000 MHz Pass
2 Johtunut päästö (DC-virtaportti) GB/T 9254-2008 Taulukko 1 0,15 MHz ~ 30 MHz Pass
3 Sähköstaattisen purkauksen (ESD) kesto GB/T 17626.2-2006 4 kV (kosketin) 8 kV (ilma) B
4 Säteilyn RF-sähkömagneettisen kentän sieto GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Power Frequency Magnetic Field immuniteetti GB/T 17626.8-2006 30 A/m A
6 Sähköinen nopea ohimenevä / purkauskestävyys GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Surge immuniteetti GB/T 17626.5-2008 1 kV (linjasta linjaan) 2 kV (linjasta maahan) (1,2 us / 50 us) B
8 RF-kenttien aiheuttama johdettu häiriöimmuniteetti GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Huomautuksia:
(1) Suorituskykytaso A: Testauksen aikana suorituskyky pysyy normaalina teknisten eritelmien rajoissa.
(2) Suorituskykytaso B: Testauksen aikana toiminta tai suorituskyky voi tilapäisesti heikentyä tai kadota, mutta se voi palautua automaattisesti. Todellinen toimintatila, tallennetut ja muut tiedot säilyvät ennallaan.

Mitat

Litteä laippa Litteä laippa
100011 100002

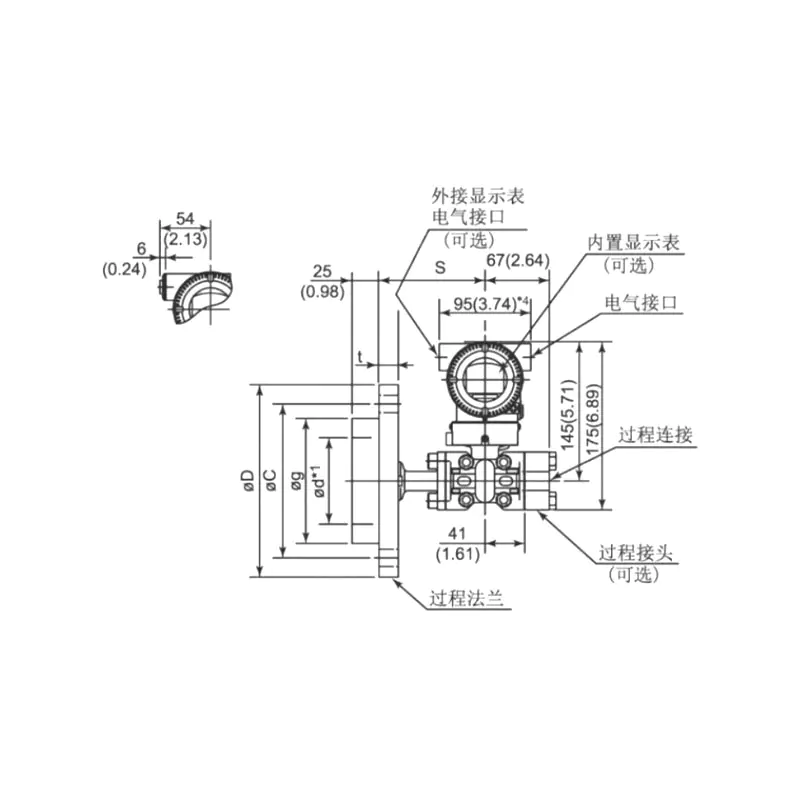

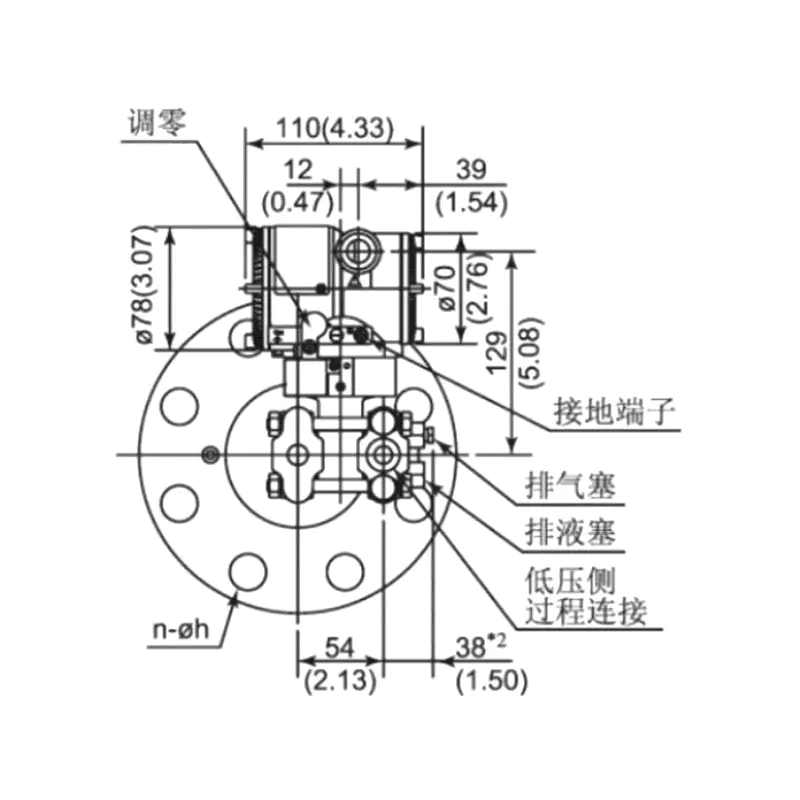

Taulukko 4 Tasolaipan mittapiirustus
Nimellinen halkaisija Nimellispaine ΦD ΦC Φd1*1 (Lisää tyyppi) Φg t Pultit
Määrä Lanka
DN 50 (tiivistepinta DIN 2526, tyyppi E) (laippa DIN 2501) PN1.6/4MPa 165 125 48.3 102 20 4 M16
PN 6,4 MPa 180 135 48.3 102 26 4 M20
PN 10 MPa 195 145 48.3 102 28 4 M20
DN 80 (tiivistepinta DIN 2526, tyyppi E) (laippa DIN 2501) PN1.6/4MPa 200 160 76 138 24 8 M16
PN 6,4 MPa 215 170 76 138 28 8 M20
PN 10 MPa 230 180 76 138 32 8 M24
DN 2" (ANSI B 16.5 RF -tyyppi) 150 psi 152.4 120.6 48.3 92.1 17.4 4 M18
300psi 165.1 127 48.3 92.1 20.6 8 M18
600psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (ANSI B 16.5 RF -tyyppi) 150 psi 190.5 152.4 76 127 22.2 4 M16
300psi 209.5 168.3 76 127 27 8 M20
600psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (ANSI B 16.5 RF -tyyppi) 150 psi 229 191 89 157 30 8 M18
300psi 255 200 89 157 32 8 M18

Huomautus: Käyttäjät voivat valinnaisesti asentaa pultteja ja muttereita.

Kuva 5: Sähköliitäntäkaavio
100025

Huomautus: Pikaliitäntätoiminto vastaa signaaliliitintä.

XG3051 paine-eron lähettimen laipan osan valintakoodi
1 Nestetiivistetty kokoonpano
LT Tasolaippa, ei kapillaariputkea, ⊕ puoli
2 Alue
2 0–100 Pa ~ 1 kPa (0–10–100 mmH₂O) / (0–1 ~ 10 mbar)
3 0–200 Pa ~ 6 kPa (0–20–600 mmH₂O) / (0–2 ~ 60 mbar)
4 0–400 Pa ~ 40 kPa (0–40 ~ 4000 mmH₂O) / (0–20 ~ 400 mbar)
5 0–2,5 kPa ~ 250 kPa (0–0,25 ~ 25 mH₂O) / (0–25 ~ 2500 mbar)
6 0–30 kPa ~ 3 MPa (0–2 ~ 200 mH₂O) / (0–0,3 ~ 30 bar)
7 0–140 kPa ~ 14 MPa (0–3 ~ 300 mH₂O) / (0–1,4 ~ 140 bar)
3 Prosessiyhteys Nimellinen halkaisija Tiivisteen tyyppi Kalvo/tiivistepinnan materiaali
A DN50 DIN 2501 DIN2501 Tyyppi E DN2526 316L ruostumatonta terästä
B DN50 DIN 2501 DIN2502 Tyyppi E DN2526 Hastelloy C
C DN50 DIN 2501 DIN2503 Tyyppi E DN2526 Tantaali
H DN80 DIN 2501 DIN2504 Tyyppi E DN2526 316L ruostumatonta terästä
I DN80 DIN 2501 DIN2505 Tyyppi E DN2526 Hastelloy C
G DN80 DIN 2501 DIN2506 Tyyppi E DN2526 Tantaali
D DN2" ANSI B 16.5 ANSI B 16.5 RF-tyyppi ANSI B 16.5 316L ruostumatonta terästä
E DN2" ANSI B 16.5 ANSI B 16.6 RF-tyyppi ANSI B 16.5 Hastelloy C
F DN2" ANSI B 16.5 ANSI B 16.7 RF-tyyppi ANSI B 16.5 Tantaali
K DN3" ANSI B 16.5 ANSI B 16.8 RF-tyyppi ANSI B 16.5 316L ruostumatonta terästä
L DN3" ANSI B 16.5 ANSI B 16.9 RF-tyyppi ANSI B 16.5 Hastelloy C
M DN3" ANSI B 16.5 ANSI B 16.10 RF-tyyppi ANSI B 16.5 Tantaali
N DN4" ANSI B 16.5 ANSI B 16.11 RF-tyyppi ANSI B 16.5 316L ruostumatonta terästä
O DN4" ANSI B 16.5 ANSI B 16.12 RF-tyyppi ANSI B 16.5 Hastelloy C
P DN4" ANSI B 16.5 ANSI B 16.13 RF-tyyppi ANSI B 16.5 Tantaali
Z Erityinen räätälöinti
4 Nimellispaine/paineluokka Laippapaine standardi
1 PN 1MPa/4MPa DIN 2501
2 PN 6,4 MPa DIN 2501
3 PN 10 MPa DIN 2501
6 150psi ANSI B 16.5
7 300psi ANSI B 16.5
8 600psi ANSI B 16.5 (pois lukien DN4" ANSI B 16.5)
5 Yhteystyyppi
F Tasainen tyyppi
H Sisäosan tyyppi, 316L ruostumatonta terästä Asennuspituus 50 mm
I Sisäosan tyyppi, 316L ruostumatonta terästä Asennuspituus 100 mm
G Sisäosan tyyppi, 316L ruostumatonta terästä Asennuspituus 150 mm
L Sisäosan tyyppi, Hastelloy C Asennuspituus 50 mm
M Sisäosan tyyppi, Hastelloy C Asennuspituus 100 mm
N Sisäosan tyyppi, Hastelloy C Asennuspituus 150 mm
Z Erityinen räätälöinti
6 Täyttöneste Lämpötila-alue
W Matalalämpöinen silikoniöljy -65 - 145 °C
S Ympäristön lämpötilassa oleva silikoniöljy -30 ~ 200°C
H Korkean lämpötilan silikoniöljy -10 ~ 350°C
U Erittäin korkean lämpötilan silikoniöljy 0 - 415 °C
V Kasviöljy 0 - 250 °C
F Fluorattu öljy -30 ~ 260°C
7 Kastuneen laipan kalvon pintakokoonpano
N Ei mitään
1 316L päällystetty FEP:llä (fluorattu etyleenipropyleeni), lämpötila ≤180°C
2 316L päällystetty PFA:lla (perfluorialkoksi), lämpötila ≤260°C
3 Kalvo laminoitu PTFE-kalvolla (polytetrafluorieteenikalvo) [2], lämpötila ≤200°C (ei koske inserttityyppiä)
4 316L päällystetty FEP:llä (fluorattu etyleenipropyleeni), lämpötila ≤180°C (Insert type only)
5 316L päällystetty PFA:lla (perfluorialkoksi), lämpötila ≤260°C (Insert type only)
6 Kullattu 316L
7 Rubiinipinnoitettu 316L
8 Anti-tyhjiöhoito

Aiheeseen liittyvä tuote
