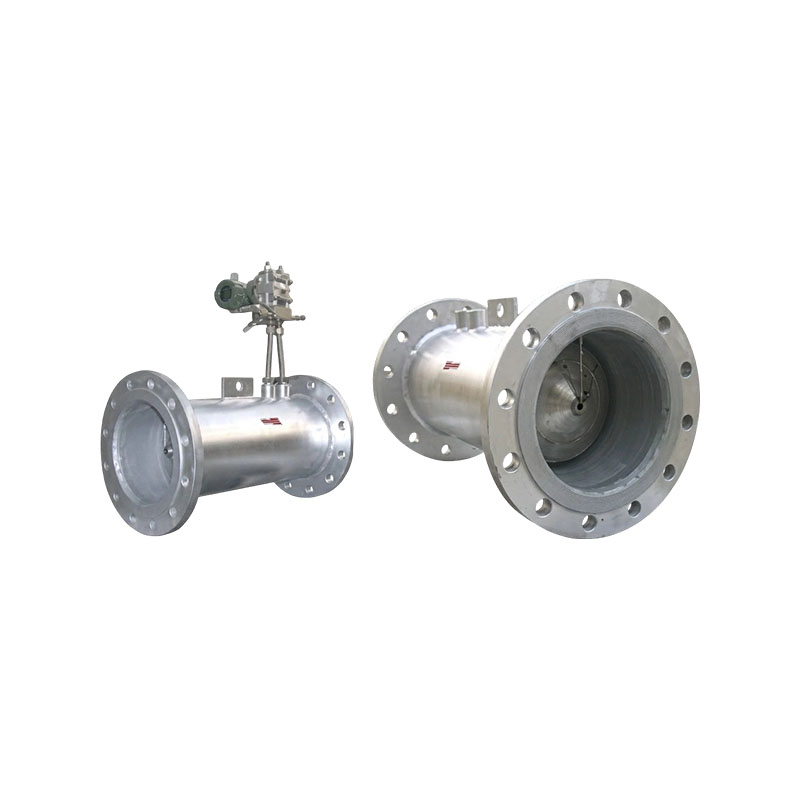

XG-V-sarjan V-lovivirtausmittarit

XG-V-sarjan V-lovivirtausmittarit ovat paine-eromittari, joka mittaa nesteen virtausta putken sisällä massan ja energian säilymisen lakien perusteella. Se hyödyntää innovatiivisesti V-muotoista kartiota, joka on ripustettu putkilinjan keskelle kuristuselementtinä, jolla on ainutlaatuiset edut itsekorjautuva ja itsepuhdistuva. Se on uudenlainen instrumentti, jolla on laaja valikoima sovelluksia.

Tuotteen ominaisuudet:
1. XG-V kartiovirtausmittarin itsepuhdistuva toiminto hidastaa virtausnopeutta putkilinjan keskellä ja kiihdyttää virtausnopeutta lähellä putken seinämää, kun neste kulkee V-muotoisen kartion läpi, mikä vaikeuttaa lian kerääntymistä kuristuselementtiin, mikä on hyödyllistä tarkan ja vakaan mittauksen kannalta.
2. XG-V kartiovirtausmittarissa on itsekorjaustoiminto. V-muotoinen kartio, joka voi hidastaa virtausnopeutta putkilinjan keskellä ja kiihdyttää virtausnopeutta lähellä putken seinämää, parantaa tehokkaasti nesteen virtausnopeuden jakautumista, saavuttaa itseoikaisun ja lyhentää huomattavasti etu- ja takasuorien putkien pituutta. Niin kauan kuin se saavuttaa etuosan 0-3DN ja takaosan 0-1DN, sitä voidaan käyttää.
3. Hyvä kulutuskestävyys, hyvä pitkän aikavälin vakaus ja hyvä mittausten toistettavuus.
4. Erikoisrakenteessa on pieni painehäviö, painehäviö on 1/3 - 1/5 suutinlevystä. Aluesuhde on 10:1 (erikoissuhde 30:1 asti).
5. Erikoisrakenne soveltuu alhaisen staattisen paineen ja alhaisen virtausnopeuden mittaamiseen.
6. Kartiomaisen virtausmittarin ainutlaatuisen rakenteen vuoksi sitä käytetään usein sekoittimena monissa tapauksissa.
7. Soveltuu työlämpötiloihin 850 °C asti ja paineisiin 42MPa asti. Jos käytetään erikoismateriaaleja, valikoima on vielä suurempi.
8. Käyttäjien mukavuuden vuoksi yrityksemme XG-V kartiovirtausmittarissa on sekä integroituja että jaettuja rakenteita.
9. Yrityksemme patentoitu plug-in XG-V kartiovirtausmittarijärjestelmä ratkaisee V-kartioanturien käytön korkeiden kustannusten ongelman suurille halkaisijoille, säilyttää V-kartiomittauksen edut, laajentaa huomattavasti V-kartiovirtausmittarien käyttöaluetta ja ratkaisee pienen paine-eron ongelman suurihalkaisijaisissa putkissa, mikä tekee mittauksesta hankalaa. Siinä on hyvä taloudellisuus, oikea-aikaisuus ja vakaus.
10. Älykäs integroitu V-kartiovirtausmittari ottaa käyttöön edistyneen piirisuunnittelun, tehokkaat toiminnot, alhaisen virrankulutuksen, suuren näytön virtaustiedoille ja edistyneen sisäisen muistin tietoturvan varmistamiseksi.
11. Integroitu V-kartiovirtausmittarijärjestelmä voi toimia paristoilla ja ulkoisella 24 VDC:llä, se tuottaa 4-20 mA ja pulssisignaaleja, ja siinä on HART-protokolla.

Tärkeimmät myyntipisteet:
1. Lyhyen suoran putkiosan vaatimus: Varustettu virtauskentän tasausvaikutuksella, tarvitaan vain 0-3D ylävirtaan ja 0-1D myötävirtaan suoria putkiosia. Se voidaan asentaa ja käyttää myös paikan päällä saneeraukseen ja kapeisiin putkistotiloihin, mikä vähentää rakennuskustannuksia.
2. Soveltuu likaisille ja monimutkaisille materiaaleille: Rengasmaisella kuristusrakenteella on itsepuhaltava ja itsepuhdistuva vaikutus, mikä vaikeuttaa pölyn kerääntymistä ja tukkeutumista. Se voi mitata kaasua, nestettä ja höyryä, jotka sisältävät epäpuhtauksia, ovat alttiita hilseilemään ja joilla on korkea viskositeetti.
3. Vakaa ja luotettava mittaus: Ei liikkuvia osia, hyvä toistettavuus, kulutuskestävyys, pieni pitkän aikavälin tarkkuusvaimennus, vakaa mittaus korkean ja alhaisen virtausnopeuden olosuhteissa, laaja suhde.
4. Pieni painehäviö: Verrattuna suutinlevyn kuristuslaitteisiin, sillä on pienempi painehäviö, se säästää järjestelmän energiankulutusta ja sopii suuriin putkien halkaisijoihin ja jatkuviin keskeytymättömiin tuotantoolosuhteisiin.

Sovellusala:
1. Öljy- ja maakaasuteollisuus: raakaöljyn, jalostetun öljyn, maakaasun sekä epäpuhtauksia sisältävien öljy- ja kaasuväliaineiden prosessien mittaus ja kaupan laskeminen.
2. Kemian- ja petrokemianteollisuus: prosessikaasujen, höyryn, syövyttävien väliaineiden, lietteiden ja helposti kiteytyvien nesteiden virtauksen valvonta.
3. Sähkö- ja lämpövoimateollisuus: kattilahöyryn, syöttöveden, lauhteen, kaasun, savukaasujen jne. virtauksen mittaus lämpövoimalaitoksissa ja keskuslämmitysprojekteissa.
4. Metallurginen teollisuus: Teollisten välineiden, kuten masuunikaasun, koksiuunikaasun, kiertoveden, paineilman ja lietteen, virtauksen havaitseminen.
