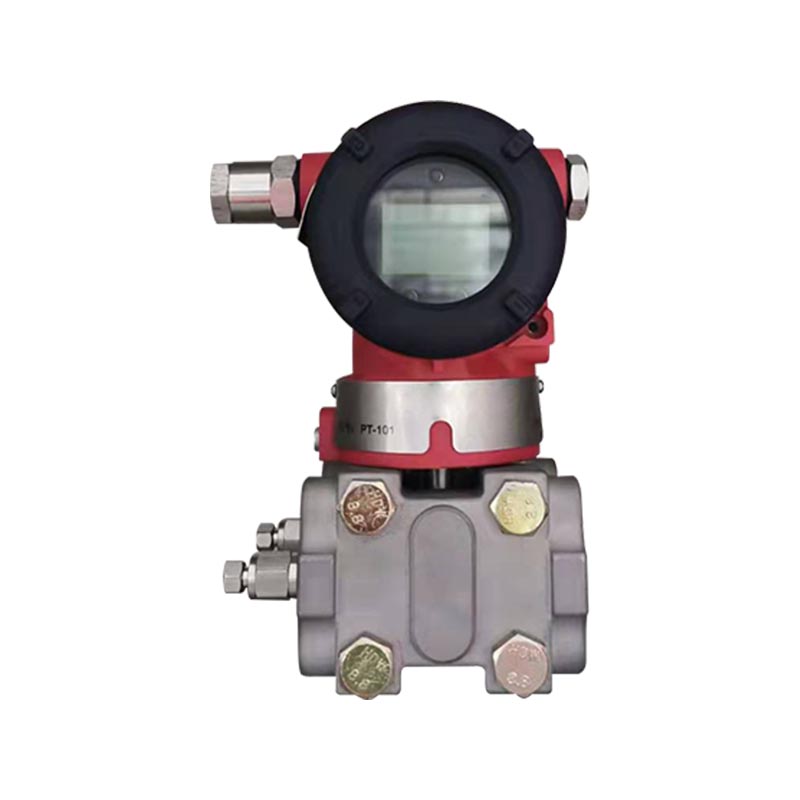

XG3051DP paine-erolähetin

Tuotteen esittely:
XG3051DP kuuluu kotimaassa valmistettuun 3051-sarjan kapasitiiviseen älykkääseen paine-erolähettimeen, joka ottaa käyttöön kapasitiivisen tunnistuksen periaatteen muuntaakseen mitatun väliaineen paine-eron 4-20 mA HART-standardin signaaliksi. Sitä voidaan käyttää mittaamaan prosessiparametreja, kuten paine-eroa, nesteen tasoa, virtausnopeutta, suljetun säiliön nestetasoa, putkilinjan paine-eroa jne. Sitä käytetään laajalti DCS- ja PLC-ohjausjärjestelmissä.

Sovellusala:
1. Petrokemian teollisuus: reaktiokattilan nestetaso, putkilinjan virtausnopeus, suodattimen paine-ero, säiliön nestetaso, käytetään laajalti räjähdyssuojatuissa olosuhteissa.
2. Energiateollisuus: voimalaitosten kattila- ja turbiinijärjestelmien, höyryn ja veden virtausnopeuden, uunin alipaineen, säiliön nestetason ja suodattimen paine-eron seuranta.
3. Vedenkäsittely/ympäristönsuojelu: jäteveden ja veden puhdistusprosessit, säiliön taso, putkilinjan virtausnopeus, suodattimen paine-ero.
4. Metallurgiateollisuus: Nesteen paine-eron, nesteen keskitason ja prosessiputkien virtauksen mittaus sulatusprosesseissa.
5. Paperiteollisuus: massan nestetaso, suodattimen paine-ero, prosessivirtauksen mittaus.

Ota yhteyttä
PREV：XG3051LT Paine-eron nestetason lähetinSEURAAVA：XG3051DP Paine-eron kaukolähetin
FAQ Suorituskykyvaatimukset Toiminnalliset tiedot Asennus Prosessin kytkentäohjeet Sähköliitännät Malli- ja spesifikaatiokooditaulukko Fyysiset tiedot

Q1: Mitä parametreja XG3051DP voi mitata?
V: Tämä on paine-erolähetin, joka mittaa paine-eroa ytimellään. Paine-eron muuntamisen avulla se voi mitata putkiston virtausta, suljetun säiliön nestetasoa, paine-eroa ennen ja jälkeen suodattimia sekä uunin alipainetta. Absoluuttista painetta ei voi mitata suoraan. Virtausta mitatessa HART-neliöjuuritoiminto voidaan aktivoida tuottamaan virtaussignaaleja.

Kysymys 2: Mistä johtuu lähettimen epätarkka lähtösignaali ja suuri nollapoikkeama?
V: Yli- ja alipaineputkissa on vuotoja, tukoksia ja nestettä on kertynyt; ② Alueen siirtoasetusvirhe; ③ Äkilliset muutokset ympäristön lämpötilassa; ④ Kalvo altistuu ylipaineiskulle. Priorisoi impulssiputkiston tarkistus ja kalibroi nolla- ja alue uudelleen HART-ohjaimella.

Kysymys 3: Mitä varotoimia XG3051DP:n kaksijohtimista johdotusta varten tulee noudattaa?
V: DC24V:n kaksijohdinjärjestelmässä eroamatta positiivisten ja negatiivisten signaalilinjojen välillä suurin piirikuorma ei ylitä 500 Ω; HART-tiedonsiirto vaatii piirin, joka on kytketty sarjaan 250 Ω:n vastuksen kanssa; Noudata tiukasti räjähdyssuojattuja johtoja koskevia määrityksiä räjähdyssuojatuissa tilanteissa ja varmista kotelon luotettava maadoitus.

Q4: Mitkä käyttöolosuhteet edellyttävät muiden kuin 316L-kalvojen vaihtamista?
V: Testattu väliaine on erittäin syövyttävä väliaine (vahva happo, vahva alkali, korkea kloridi-ionipitoisuus), 316L syövyttää, ja on tarpeen valita Hastelloy C-, Monel- tai Tantaalikalvolevyt; Ruoka- ja lääkehygieniaolosuhteet edellyttävät räätälöityjä hygieenisiä kalvorakenteita.

Viitetarkkuus alueen säätämiseksi
(Sisältää nollaperusteisen lineaarisuuden, hystereesin ja toistettavuuden)±0,075 %
Jos TD＞10 (TD = suurin jänneväli / sovitettu jänneväli), tarkkuus on: ±(0,0075 × TD) %
Neliöjuuritulosteen tarkkuus on 1,5 kertaa edellä olevaan lineaariseen referenssitarkkuuteen verrattuna.

Ympäristön lämpötilan vaikutus

Span Code Kokonaisvaikutus -20 ℃ ~ 65 ℃
A ±(0,45 × TD 0,25) % × Span
B ±(0,30 × TD 0,20) % × Span
C/D/E ±(0,20 × TD 0,10) % × Span
Span Code Kokonaisvaikutus -40 ℃ ~ -20 ℃ ja 65 ℃ ~ 85 ℃
A ±(0,45 × TD 0,25) % × Span
B ±(0,30 × TD 0,20) % × Span
C/D/E ±(0,20 × TD 0,10) % × Span
Alueen ulkopuolinen vaikutus ±0,075 % × Span

Staattisen paineen vaikutus

Span Code Vaikutusmäärä
A ±(0,15 % URL 0,10 % Span) / 4 MPa
B ±(0,10 %URL 0,075 % Span) / 16 MPa
C/D/E ±(0,05 %URL 0,05 % Span) / 16 MPa

Ylipainevaikutus

Span Code Vaikutusmäärä
A ±0,2 % × Span / 4MPa
B ±0,2 % × Span / 16 MPa
C/D/E ±0,1 % × Span / 16 MPa

Pitkäaikainen vakaus

Span Code Vaikutusmäärä
A ±0,5 % × Span/vuosi
B ±0,2 % × Span/vuosi
C/D/E ±0,1 % × Span/vuosi

Virtalähteen vaikutus: ±0,001 % /10V (12-42 V DC), merkityksetön.

Alue ja rajat
Span Code Tuote kPa mbar
A Span 0,1 ~ 1 1-10
Alue -1 ~ 1 -10-10
B Span 0,2-6 2-60
Alue -6 - 6 -60-60
C Span 0,4-40 4-400
Alue -40-40 -400-400
D Span 2,5-250 25-2500
Alue -250 - 250 −2500 - 2500
E Span 20-2000 0,2-20 bar
Alue -500 - 2000 -5 ~ 20 bar
Parametri Erittely
Alue Limits Säädettävä vapaasti alueen ylä- ja alarajoissa. Suorituskyvyn optimoimiseksi on suositeltavaa valita span-koodi, jolla on pienin mahdollinen sammutussuhde.
Nolla-asetus Nolla ja alue voidaan säätää mihin tahansa arvoon mittausalueella, edellyttäen että: Kalibroitu alue ≥ Minimiväli
Asennusasennon vaikutus Asennusasennon muutokset kalvon suuntaisesti ei aiheuta nollapoikkeamaa. Jos asento muuttuu yli 90° suhteessa kalvon pintaan, tapahtuu nollapoikkeama <0,4 kPa:n sisällä (korjattavissa nollasäädöllä). Ei span vaikutusta.
Lähtö 2-johdin, 4~20 mA DC, valinnainen digitaalinen HART-tietoliikenne.
Lineaarinen tai neliöjuurilähtö valittavissa.
Lähtö signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Hälytysvirta Alhainen hälytystila (min): 3,7 mA
Korkea hälytystila (max): 21 mA
Ei-hälytystila (pidä): pidä voimassa oleva virta ennen vikaa
Oletus: korkea hälytystila
Vastausaika Vahvistinyksikön vaimennusvakio: 0,1 s; anturin aikavakio: 0,1-2 s (riippuvainen ja sammutus).
Lisäsäädettävä aikavakio: 0,1~60 s.
Epälineaarinen tulosvaikutus (esim. neliöjuuri) riippuu funktiosta ja voidaan laskea.
Lämpenemisaika < 15 s
Ympäristön lämpötila -40 ~ 85 ℃
−20 ~ 65 ℃ (LCD-näytöllä ja fluorikumi O-renkaalla)
Varastointi/kuljetuslämpötila −50 ~ 85 ℃; −40 ~ 85 ℃ (LCD-näytöllä)
Työpaine Nimelliskäyttöpaine: 16 MPa / 25 MPa / 40 MPa (kolme arvoa)
Staattisen paineen raja 3,5 kPa:n absoluuttisesta paineesta nimellispaineeseen. Varoituspaine voi olla 1,5 kertaa nimellispaine, jota sovelletaan lähettimen molemmille puolille samanaikaisesti.
Yksisuuntainen ylikuormitusraja Yksisuuntainen ylikuormitus nimellispaineeseen asti
Sähkömagneettinen yhteensopivuus (EMC) Katso liitetaulukko sähkömagneettisesta yhteensopivuudesta seuraavalla sivulla

Virtalähde ja kuormitusolosuhteet
Virtalähteen jännite 24 V, R ≤ (Us − 12 V) / Imax kΩ
(jossa Imax = 23 mA)
Suurin virtalähteen jännite 42 VDC
Minimi virtalähdejännite 12 VDC; 15 VDC (taustavalaistu LCD)
Digitaalisen tiedonsiirron kuormitusalue 250 ~ 600 Ω

Sähköliitäntä
M20×1,5 kaapeliläpivienti; riviliitin sopii 0,5 ~ 2,5 mm² johtimille.

Prosessiyhteys
Prosessiliitäntälaipan kaksi päätypintaa on kierretty NPT 1/4- ja M10-sisäkierteillä.

Prosessin yhteysohjeet yksipuoliseen edelleenlähetykseen ilman välityslaippoja

1/2-NPT ruostumattomasta teräksestä valmistettu elliptinen laippa (koodi 1) 100016 1. Painekammion laippa
2. O-rengastiiviste
3. NPT 1/2 elliptinen laippaliitäntä
4. Pultti
M20x1,5 ruostumattomasta teräksestä valmistettu T-liitin (koodi 2) 100007 1. Painekammion laippa
2. M20×1,5 T-muotoinen uroskierreliitin
3. Pultti
4. O-rengas
5. M20×1,5 mutteri
6. Painejohtoputki
Kuva 5: Sähköliitäntäkaavio
100025

Huomautus: Pikaliitäntätoiminto vastaa signaaliliitintä.

Paine-erolähettimen mallin valinta XG3051DP-
Tarkkuus Lähtö
1 B Perusvirhe ±0,05 % 4–20 mA HART-tiedonsiirrolla
C Perusvirhe ±0,075 % 4–20 mA HART-tiedonsiirrolla
D Perusvirhe ±0,1 % 4–20 mA HART-tiedonsiirrolla
N 4–20 mA analoginen lähtö
2 2 0–100 Pa ~ 1 kPa (0–10–100 mmH₂O) / (0–1–10 mbar)
3 0–200 Pa ~ 6 kPa (0–20–600 mmH₂O) / (0–2–60 mbar)
4 0–400 Pa ~ 40 kPa (0–40–4000 mmH₂O) / (0–20–400 mbar)
5 0–2,5 kPa ~ 250 kPa (0–0,25–25 mH₂O) / (0–25–2500 mbar)
6 0–30 kPa ~ 3 MPa (0–2–200 mH₂O) / (0–0,3–30 bar)
7 0–140 kPa ~ 14 MPa (0–3–300 mH₂O) / (0–1,4–140 bar)
3 Kalvon materiaali Täytä neste
A 316L ruostumatonta terästä Silikoni öljy
B 316L ruostumatonta terästä Fluorattu öljy
C Hastelloy C Silikoni öljy
D Hastelloy C Fluorattu öljy
E Kullattua 316L ruostumatonta terästä Silikoni öljy
F Kullattua 316L ruostumatonta terästä Fluorattu öljy
G FEP-pinnoitettu 316L ruostumaton teräs Silikoni öljy
T Tantaali Silikoni öljy
4 Nimelliskäyttöpaine
0 0,2 MPa (vain alue A)
7 7 MPa (vain alue A)
1 16 MPa
2 25 MPa
3 40 MPa
5 Prosessiyhteys
N 1/4" NPT- ja M10-kierrereikä Ei ilmausventtiiliä
B 1/4" NPT- ja M10-kierrereikä Ilmausventtiili asennettu laipan takapäähän
U 1/4" NPT- ja M10-kierrereikä Ilmausventtiili asennettu laipan yläpuolelle
D 1/4" NPT- ja M10-kierrereikä Ilmausventtiili asennettu laipan alapuolelle
V 1/4" NPT- ja M10-kierrereikä Pystyasennuslaippa (ilmausventtiilillä)
6 Kostutettu tiivistemateriaali
N Nitriilibutadieenikumi (NBR)
F Fluorielastomeeri (FKM)
P Polytetrafluorieteeni (PTFE)
7 Asunnon materiaali
A Alumiini polyuretaanipinnoitteella (1/2-14NPT kaapelin läpivienti)
B Alumiini polyuretaanipinnoitteella (M20*1,5 kaapelin läpivienti)
C Ruostumaton teräs (1/2-14NPT-kaapelin sisääntulo)
D Ruostumaton teräs (M20*1,5 kaapelin sisäänvienti)
8 Erikoistoiminnot
N Ei mitään
F Neliöjuuren lähtö
P Salamansuojaustoiminto
O Öljytön käsittely (happihuolto, öljytön täyttöneste, FKM-tiiviste, <6 MPa, <60℃)
9 Asennusteline
N Ei mitään
1 Putkiasennus litteä kannatin (hiiliteräs ruiskupinnoitteella)
2 Putkiasennus taivutettu kannatin (hiiliteräs ruiskupinnoitteella)
3 Putkiasennus litteä kannatin (ruostumaton teräs)
4 Putkiasennus taivutettu kannatin (ruostumaton teräs)
10 Prosessiyhteys Accessories
N Ei mitään
1 1/2" NPT sisäkierre ruostumattomasta teräksestä soikea laippa
2 M20×1,5 ulkokierre ruostumattomasta teräksestä valmistettu T-liitin
3 M20×1,5 ulkokierrehitsausliitin
11 Nestekidenäyttö
N Ei näyttöä
2 LCD-taustavalaistu näyttö (-30 ℃)
3 OLED-näyttö (-40 ℃)
12 Räjähdyssuojattu käsittely
N Ei mitään
A Luonnostaan vaaraton, NEPSI
D Tulenkestävä, NEPSI (paitsi tulenkestävä kaapeliläpivienti)
13 Lisäasetukset
D Tulenkestävä kaapelin sisäänvientilaite
E Parannettu turvakaapelin läpivientilaite
V Pienjänniteversio
T Salamansuojamoduuli
P Öljytön rasvanpoisto
Q Tehdastestiraportin kanssa
Tuote Kuvaus
Materiaali
Mittauskapseli Ruostumaton teräs 316L
Kalvo Ruostumaton teräs 316L, Hastelloy C
Prosessilaippa Ruostumaton teräs 304
Mutterit ja pultit Ruostumaton teräs (A4)
Täytä neste Silikoni öljy
Tiiviste / Tiiviste NBR (nitriilibutadieenikumi), FKM (fluorikumi), PTFE (polytetrafluorieteeni)
Lähettimen kotelo Alumiiniseos, pinta ruiskupinnoitettu epoksihartsilla
Kotelon tiiviste NBR (nitriilibutadieenikumi)
Nimikilpi Ruostumaton teräs 304
Paino 3,3 kg (ilman LCD-näyttöä, asennustelinettä, prosessiliitäntää)
Asunnon suojaluokka IP67

EMC-liitetaulukko (sähkömagneettisen yhteensopivuuden liite)
Ei Testikohde Perusstandardi Testi kunto Suorituskykytaso
1 Säteilyhäiriö (kotelo) GB/T 9254-2008 Taulukko 5 30MHz ~ 1000MHz Pass
2 Johtunut häiriö (DC-virtaportti) GB/T 9254-2008 Taulukko 1 0,15MHz ~ 30MHz Pass
3 Sähköstaattisen purkauksen (ESD) kesto GB/T 17626.2-2006 4kV (kontakti) B
8kV (ilma)
4 Säteilyn RF-sähkömagneettisen kentän sieto GB/T 17626.3-2006 10V/m (80MHz ~ 1GHz) A
5 Power Frequency Magnetic Field immuniteetti GB/T 17626.8-2006 30A/m A
6 Sähköinen nopea ohimenevä / purkauskestävyys GB/T 17626.4-2008 2kV (5/50ns, 5kHz) B
7 Surge immuniteetti GB/T 17626.5-2008 1kV (linjasta linjaan) B
2kV (linja maahan) (1,2 us / 50 us)
8 RF-kenttien aiheuttama johdettu häiriöimmuniteetti GB/T 17626.6-2008 3V (150kHz ~ 80MHz) A

Huomautuksia:
(1) Suoritustaso A: Testin aikana suorituskyky pysyy normaalina teknisten eritelmien rajoissa.
(2) Suorituskykytaso B: Testin aikana toiminto tai suorituskyky voi tilapäisesti heikentyä tai kadota, mutta se voi palautua automaattisesti. Todellinen toimintatila, tallennetut tiedot ja sen parametrit säilyvät ennallaan.

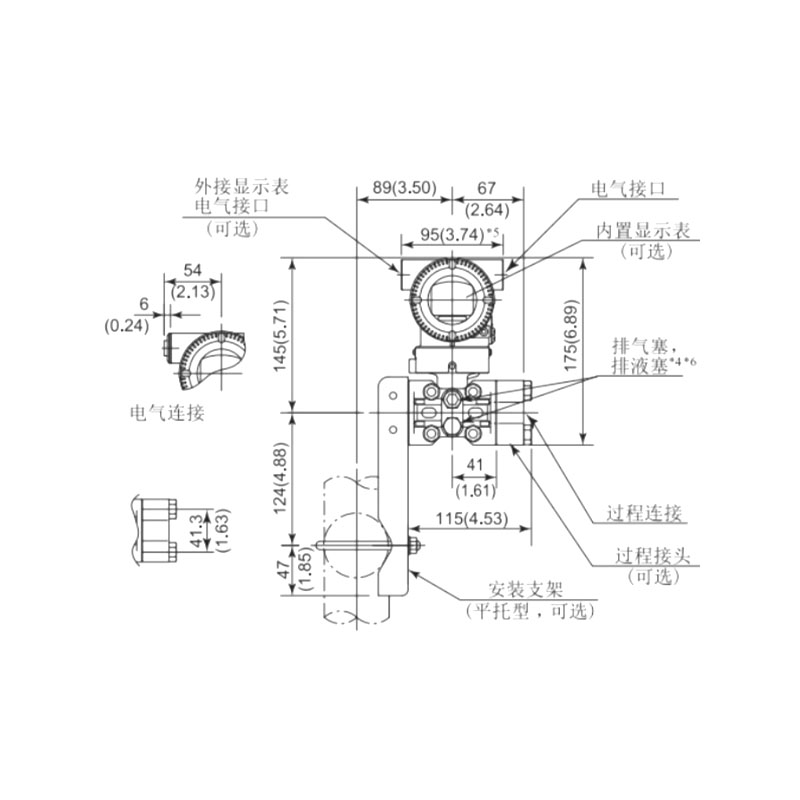

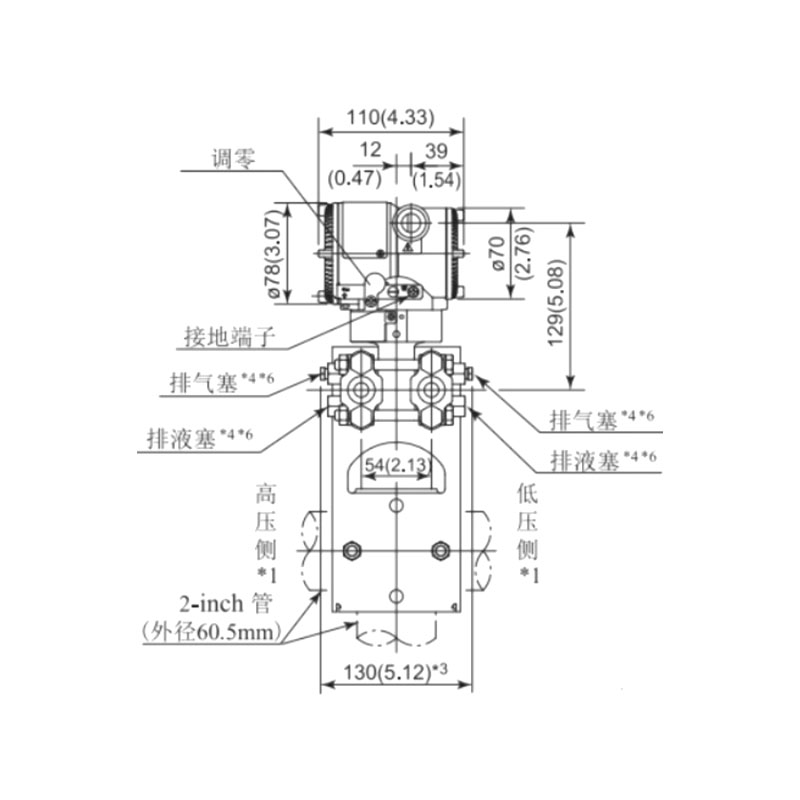

Vaakaputkiliitäntä (edestä katsottuna) Vaakaputkiliitäntä (sivunäkymä)
100041 100032

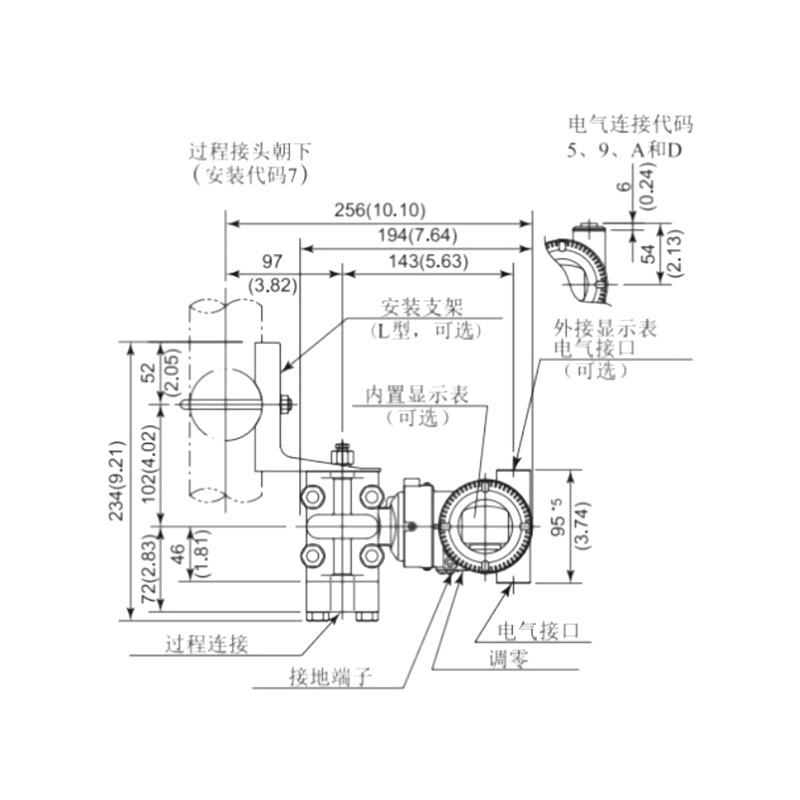

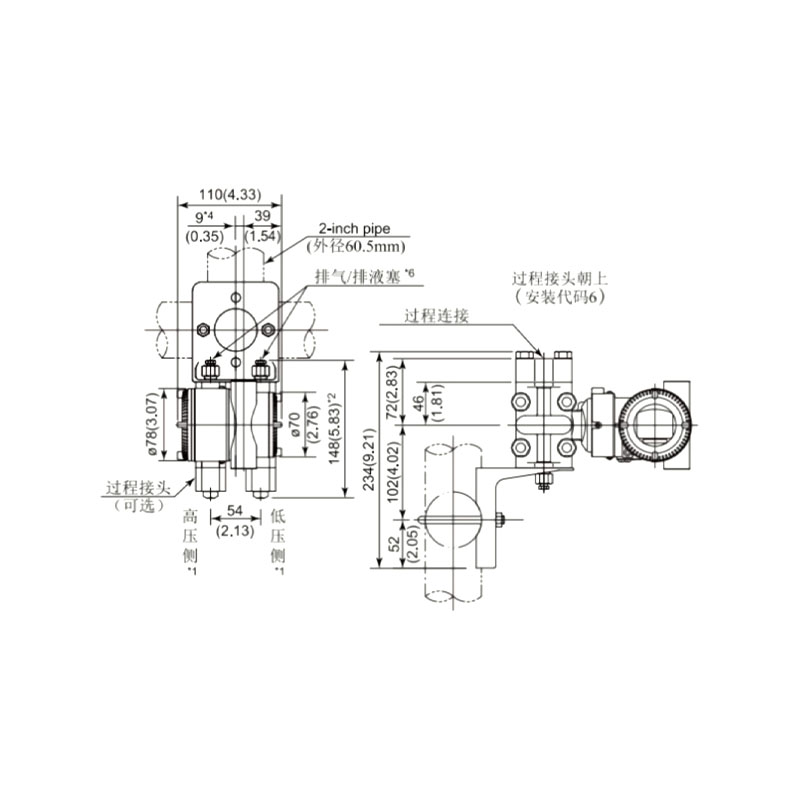

Pystyasennus (liitin alaspäin) Pystyasennus (liitin ylöspäin)
100023 100014
