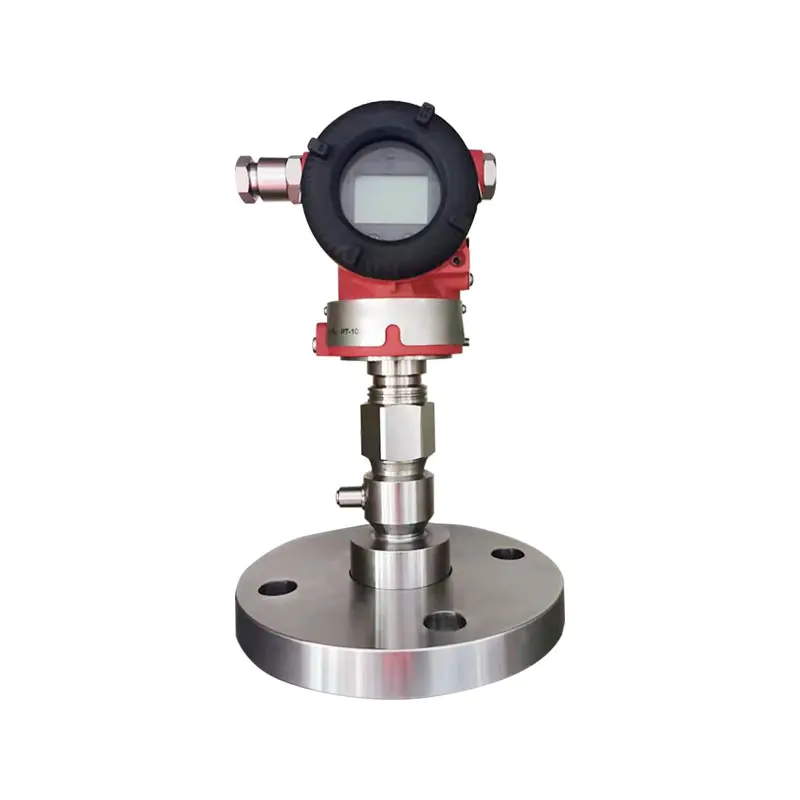

XG3051T Paine-eron/absoluuttisen paineen etälähetin

Tuotteen esittely:
Älykäs XG3051T etäpainelähetin tukee ylipaineen ja absoluuttisen paineen mittausta. Se ottaa käyttöön etälähetyksen kapillaarikalvon eristysrakenteen eristääkseen mitatun väliaineen lähettimen rungosta. Se kestää korkean viskositeetin, helpon kiteytymisen, helpon jähmettymisen, voimakkaan korroosion ja korkean lämpötilan keskitason työolot, mikä estää antureiden väliaineen tukkeutumisen ja korroosion.
Lähtö 4-20 mA päällekkäinen HART-protokollan digitaalinen signaali, korkea tarkkuus, hyvä pitkän aikavälin vakaus, tukee paikan päällä tapahtuvaa konfigurointikalibrointia, valinnainen paikan päällä oleva LCD, räjähdyssuojattu, mukautettava kalvomateriaali, joka toteuttaa painesignaalien pitkän matkan siirron.

Sovellettavat toimialat:
1. Petrokemian teollisuus: reaktioastioiden ja varastosäiliöiden paineen mittaus
2. Sähkö: Kattilan ja lämpöputkien verkon paineenvalvonta
3. Metallurgia: Paineen havaitseminen sulatusprosessissa
4. Vedenkäsittely: jäteveden ja kemiallisen vedenkäsittelysäiliön paine
5. Farmaseuttiset tuotteet: Lääkeprosessisäiliöiden paineensäätö
6. Ruoka ja juoma: viskoosien materiaalien paineen mittaus
7. Hiilen kemianteollisuus: erilaisten prosessilaitteiden paineentunnistus
8. Paperinvalmistus: massamateriaalin painekeräys

Ota yhteyttä
PREV：XG3051DP Paine-eron kaukolähetinSEURAAVA：XG3051T Paine-eron/absoluuttisen paineen lähetin
FAQ Syöte Lähtö Vastausaika Yleiset ehdot Sähköliitännät Malli- ja spesifikaatiokooditaulukko Mitat
Q1: Mihin käyttöolosuhteisiin XG3051T-etälähetin sopii?
V: Soveltuu korkean viskositeetin, helpon kiteytymisen, helpon jähmettymisen, voimakkaan korroosion ja korkean lämpötilan väliaineille. Kaukosiirtokalvon ja kapillaarieristyksen ansiosta väliainetta ei pääse suoraan lähettimen runkoon, mikä estää anturin tukkeutumisen ja korroosion. Se tukee kahta mittaustilaa: ylipaine ja absoluuttinen paine.

Q2: Kuinka valita ylipaineen ja absoluuttisen paineen välillä?
V: Valitse ylipaine suhteellisen ilmanpaineen mittaamiseksi. Tyhjiötä ja alipainetta mitattaessa absoluuttinen paine tulee valita käyttöolosuhteiden vertailuarvoksi, eikä sitä voida sekoittaa; muuten tulee merkittäviä mittausvirheitä.

Q3: Mikä on lähtösignaali? Voinko muodostaa yhteyden HART-kämmenlaitteeseen?
V: Normaali 4-20 mA analoginen lähtö yhdistettynä digitaaliseen HART-protokollaan tukee paikan päällä tapahtuvaa konfigurointia, alueen muokkausta, HART-ohjaimen nollapistekalibrointia ja voidaan liittää DCS- ja PLC-järjestelmiin.

Q4: Kuinka valita materiaali etälähetyskalvolle?
V: Tavanomainen 316L ruostumaton teräs; voimakkaalle syövyttävälle materiaalille voidaan valita Hastelloy-seos ja tantaalikalvo, ja väliaineen koostumus ja lämpötila voidaan ilmoittaa tilauksen yhteydessä.

Mittausparametrit: ylipaine, eksoterminen paine, nestetaso.
Mittausalue
Mittaripaineen kaukolähetin Alaraja: alkaen -100 %URL-osoitteesta (jatkuvasti säädettävissä)
Yläraja: jopa 100 % URL-osoite (jatkuvasti säädettävissä)
Absoluuttisen paineen kaukolähetin Alaraja: alkaen 0–100 % URL (jatkuvasti säädettävissä)
Yläraja: jopa 100 % URL-osoite (jatkuvasti säädettävissä)

Mittausalue

Taulukko 1 — Aluekoodin ja alueen välinen suhde
Aluekoodi Minimialue Suurin kantama Nimellispaine (maks.)
C 6 kPa 40 kPa Tasolaipan nimellispaine
D 25 kPa 250 kPa
F 30 kPa 3 MPa
G 1 MPa 10 MPa
H 2,1 MPa 21 MPa
I 4 MPa 40 MPa
L 6 kPa abs 40 kPa abs
M 25 kPa abs 250 kPa abs
O 30 kPa abs 3 MPa abs
Taulukko 2 —  Etälaipan ja vähimmäisetäisyyden vertailutaulukko
Laipan tyyppi Nimellinen halkaisija Min/Max Range Kapillaarin enimmäispituus
Tasainen tyyppi DN 25/1" 160kPa/25MPa 10 m
DN 50/2" 10kPa/10MPa 12 m
DN 80/3" 6kPa/10MPa 16 m
DN 4" 6kPa/3MPa 16 m

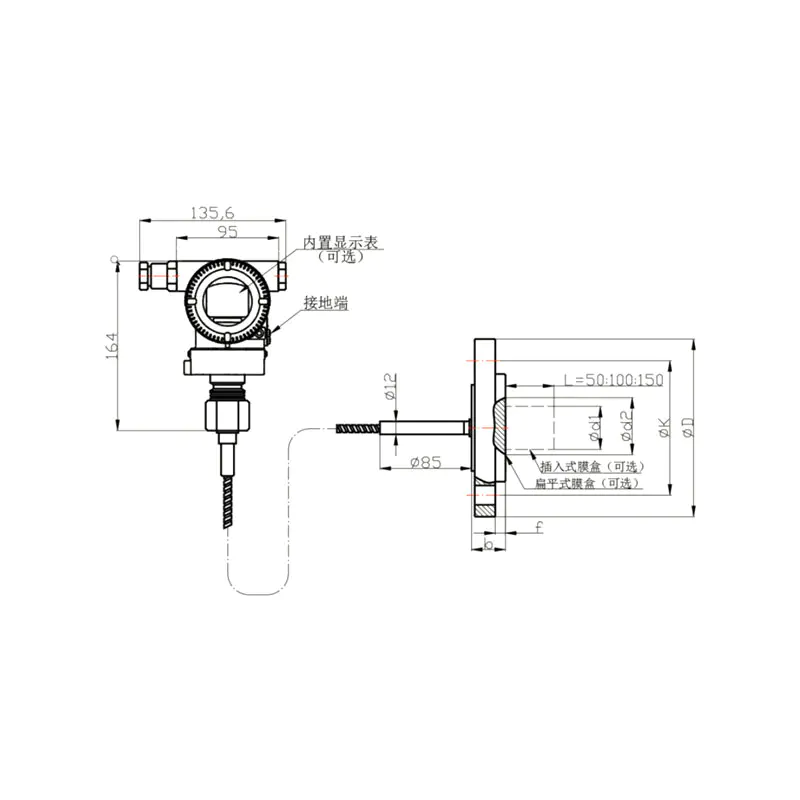

Lisätty tyyppi DN 50/2" 16kPa/10MPa 10 m
DN 80/2" 6kPa/10MPa 16 m
DN 4" 6kPa/3MPa 16 m

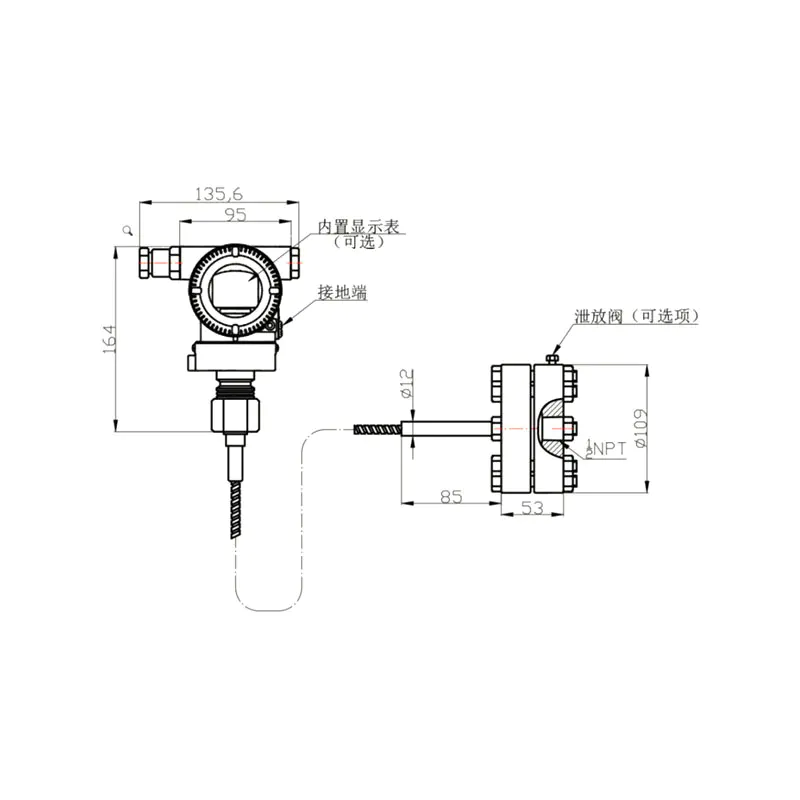

Kierreasennettu kaukosäädintyyppi Ulkohalkaisija 109 mm 160kPa/25MPa 10 m

Mittaripaineen/absoluuttisen paineen kaukolähettimen minimialueen on oltava taulukoissa 1 ja 2 määritellyistä vähimmäisalueista suurempi arvo. Säädettävä alue ei saa olla pienempi kuin vähimmäisalue.
Mittaripaineen/absoluuttisen paineen kaukolähettimen enimmäisalueen on oltava lähettimen rungon maksimialueen ja etälaipan nimellispaineen välinen pienempi arvo.

Lähtösignaali
2-johdin, 4–20 mA DC HART-lähtö, digitaalinen tiedonsiirto; HART-protokolla on päällekkäin 4–20 mA DC-signaalin päällä.
Lähtösignaalin rajat: Imin = 3,9 mA, Imax = 20,5 mA
Hälytysvirta (konfiguroitava tila)
Alhainen hälytystila (minimi) 3,7 mA
Korkea hälytystila (maksimi) 21 mA
Ei hälytystilaa (pidossa) Säilyttää voimassa olevan virran arvon ennen vikaa
Hälytysvirran vakioasetus Korkea hälytystila


Vahvistinkomponentin vaimennusvakio on 0,1 s; anturin ja etätiivisteen laipan aikavakio vaihtelee välillä 0,2 ~ 6 s riippuen anturin alueesta, aluesuhteesta, kapillaarin pituudesta ja täyttönesteen viskositeetista.
Säädettävä lisäaikavakio vaihtelee välillä 0,1 - 60 s.

Asennusehdot

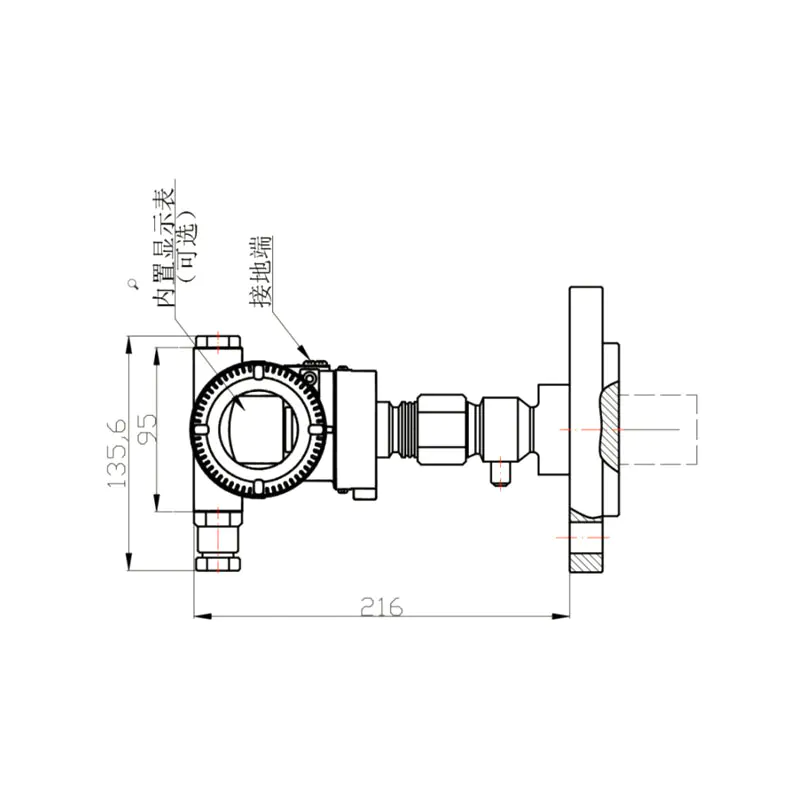

Mittari/absoluuttinen paine-etälähettimet ilman kapillaariputkia voidaan asentaa suoraan etälaipan kautta. Aseman poikkeama aiheuttaa korjattavan nollasiirtymän. Elektroniikkakoteloa voidaan kääntää jopa 360°, ja säätöruuvi voi kiinnittää sen mihin tahansa asentoon.

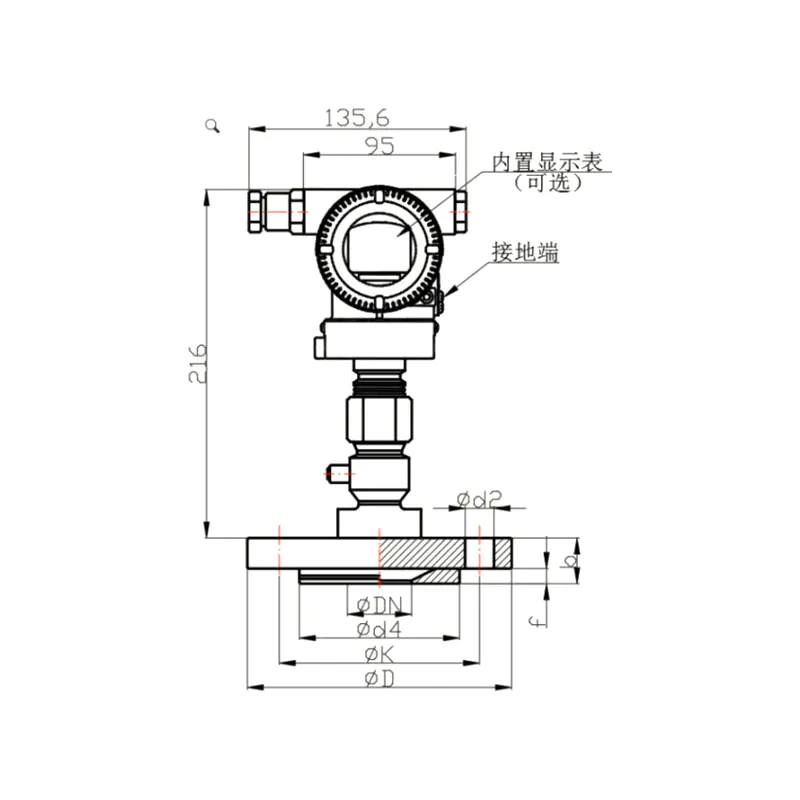

Mittarin/absoluuttisen paineen etälaippa liitetään ANSI/DIN-standardien mukaisiin vastalaippoihin. Tällaiset liitoslaipat on varustettava pehmeillä tiivisteillä ja kiinnityspulteilla ja muttereilla (pultit ja mutterit ovat valinnaisia ​​käyttäjille).

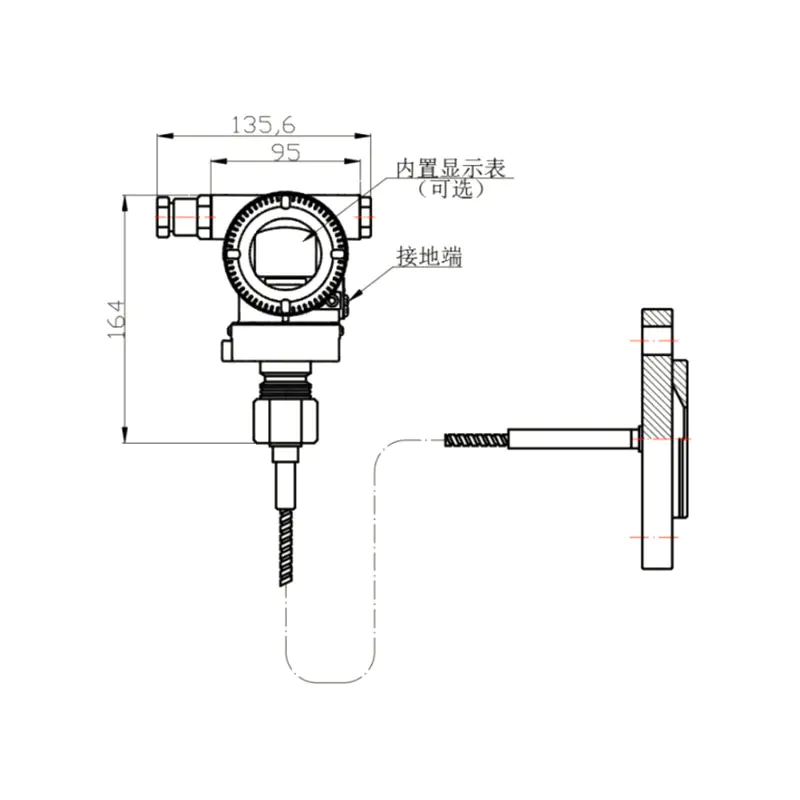

Mittari/absoluuttinen paine-etälähettimet, joissa on kapillaariputket: jos etätiivistekokoonpano on asennettu lähettimen rungon alle, kaukotiivistekokoonpanon ja lähettimen rungon välinen korkeusero saa olla enintään 5 m. Kun käyttöpaine on alle 100 kPa absoluuttisesti, asenna lähettimen runko etätiivistekokoonpanon alle.

Kapillaariputken pienin taivutussäde on 75 mm. Kiertäminen ei ole sallittua!

Ympäristöolosuhteet

Ympäristön lämpötila
Minimi Riippuu täyttönesteestä
Maksimi 85 ℃
LCD- ja FKM-tiiviste -20 ~ 65 ℃
Varastointi/kuljetuslämpötila
Minimi Riippuu täyttönesteestä
Maksimi 85 ℃
Suhteellinen kosteus 0 ~ 100 %
Iskunkesto
Kiihtyvyys 50 g
Kesto 11 ms
Tärinänkestävyys 2 g 500 Hz asti
Sähkömagneettinen yhteensopivuus (EMC) Katso taulukko 4 "EMC-liite" seuraavalla sivulla

Prosessin väliaineen lämpötilaraja
Keskilämpötila: -30 ~ 400 °C

Taulukko 3 Täyttönesteen, käyttölämpötilan ja vähimmäiskäyttöpaineen suhde
Täytä neste Silikoniöljy (S) Korkean lämpötilan silikoniöljy (H) Erittäin korkean lämpötilan silikoniöljy (U) Kasviöljy (V)
Tiheys @25℃ 960 kg/m³ 980 kg/m³ 1020 kg/m³ 937 kg/m³
Käyttölämpötila-alue -30 ~ 200 ℃ -10 ~ 350 ℃ -10 ~ 400 ℃ 0 ~ 250 ℃
Lämpötila Käyttöpainealue (kPa absoluuttinen)
20℃ >10 >10 >10 >25
100℃ >25 >25 >25 >50
150℃ >50 >50 >50 >75
200℃ >75 >75 >75 >100
250℃ >100 >100 >100
350℃ >100 >100
400℃ >100

Huomautus: Erityistä huomiota tulee kiinnittää kaikkiin arvoihin, jotka ylittävät yllä olevan lämpötila- ja painealueen; nämä voidaan täyttää
erityinen muotoilu.

Tuote Erittely
Lähettimen kehon paineen raja Tyhjiö maksimipaineeseen
Kaukosäätimen laipan nimellispaine ANSI: 150 psi ~ 600 psi
DIN: PN 1,6 MPa ~ PN 10 MPa
Paino DN 50/2": noin 7 ~ 10 kg
DN 80/3": n. 8-11 kg
DN 4": noin 9 ~ 12 kg
Räjähdyssuojattu suorituskyky NEPSI tulenkestävä: Ex dⅡC T6
NEPSI:n luontainen turvallisuus: Ex iaⅡC T4
Sallittu käyttölämpötila -40 ℃ ~ 65 ℃

Virta- ja kuormitusolosuhteet
Virransyöttöjännite on 24V
R≤(Us-12V) /Imax kQ 2
jossa Imax = 23 mA
Suurin virtalähdejännite: 42VDC
Minimi virtalähdejännite: 12VDC, 15VDC (taustavalaistu LCD-näyttö)
Digitaalisen tiedonsiirron kuormitusalue: 250 ~ 600Q

Tuote Erittely
Materiaali
Mittauskapseli Ruostumaton teräs 316L
Kalvo Ruostumaton teräs 316L, Hastelloy C, Tantalum
Prosessilaippa Ruostumaton teräs 304
Täytä neste Silikoniöljy, korkean lämpötilan silikoniöljy, erittäin korkean lämpötilan silikoniöljy, kasviöljy
Lähettimen kotelo Alumiiniseos epoksipinnoitteella
Kotelon tiiviste Nitriilikumi (NBR)
Nimikilpi Ruostumaton teräs 304
Sähköliitäntä M20×1,5 kaapeliläpivienti; 0,5 ~ 2,5 mm² johtimille sopivat liittimet
Prosessiyhteys Kaukotiivisteen laippa on ANSI- tai DIN-standardin mukainen. Suora asennus saatavana; katso mittapiirustus
Asunnon suojaluokka IP67
Taulukko 4 EMC-liite
Ei Testikohde Perusstandardi Testi kunto Suorituskykytaso
1 Säteilypäästö (kotelo) GB/T 9254-2008 Taulukko 5 30MHz ~ 1000MHz Pass
2 Johtunut päästö (DC-virtaportti) GB/T 9254-2008 Taulukko 1 0,15MHz ~ 30MHz Pass
3 Sähköstaattisen purkauksen (ESD) kesto GB/T 17626.2-2006 4kV (kosketin), 8kV (ilma) B
4 Säteilyn RF-sähkömagneettisen kentän sieto GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Power Frequency Magnetic Field immuniteetti GB/T 17626.8-2006 30A/m A
6 Sähköinen nopea ohimenevä purkauskestävyys GB/T 17626.4-2008 2kV (5/50ns, 5kHz) B
7 Surge immuniteetti GB/T 17626.5-2008 1kV (linjasta linjaan) B
2kV (linja maahan) (1,2us/50us)
8 RF-kenttien aiheuttama johdettu häiriönkestävyys GB/T 17626.6-2008 3V (150KHz ~ 80MHz) A

Huomautuksia:
(1) Suoritustaso A: Suorituskyky pysyy teknisten eritelmien rajoissa testin aikana.
(2) Suorituskykytaso B: Testin aikana saattaa ilmetä tilapäistä heikkenemistä tai toiminnan/suorituskyvyn menetystä, mutta yksikkö voi palautua automaattisesti. Todellinen toimintatila ja tallennetut tiedot pysyvät ennallaan.

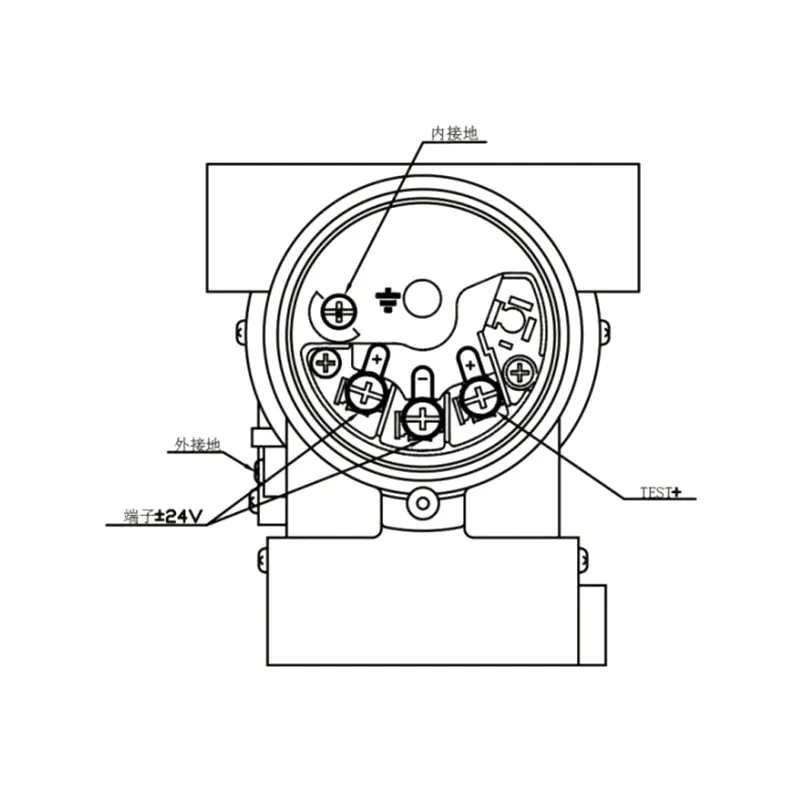

Kuva 6: Sähköliitäntäkaavio
100006

Huomautus: Pikaliitäntätoiminto vastaa signaaliliitintä.

1 Perustyyppinen mittari/absoluuttisen paineen etälähetin — laipan valinta
10 Perustyyppisen mittarin/absoluuttisen paineen etätiivistekokoonpano
1 RN- Suora asennustapa, ei kapillaariputkea
RS- Kapillaariputkella
20 Prosessiyhteys Nimellinen halkaisija Tiivisteen pintatyyppi Kalvon/tiivisteen pintamateriaali
A DN50 DIN2501 Tyyppi E DIN2526 Ruostumaton teräs 316L
B DN50 DIN2502 Tyyppi E DIN2526 Hastelloy C
C DN50 DIN2503 Tyyppi E DIN2526 Tantaali
H DN80 DIN2504 Tyyppi E DIN2526 Ruostumaton teräs 316L
I DN80 DIN2505 Tyyppi E DIN2526 Hastelloy C
G DN80 DIN2506 Tyyppi E DIN2526 Tantaali
D DN2" ANSI B 16.5 RF ANSI B16.5 Ruostumaton teräs 316L
E DN2" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
F DN2" ANSI B 16.5 RF ANSI B16.5 Tantaali
K DN3" ANSI B 16.5 RF ANSI B16.5 Ruostumaton teräs 316L
L DN3" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
M DN3" ANSI B 16.5 RF ANSI B16.5 Tantaali
N DN4" ANSI B 16.5 RF ANSI B16.5 Ruostumaton teräs 316L
O DN4" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
P DN4" ANSI B 16.5 RF ANSI B16.5 Tantaali
Q DN100 DIN2501 Tyyppi E DIN2526 Ruostumaton teräs 316L
S DN100 DIN2501 Tyyppi E DIN2526 Hastelloy C
T DN100 DIN2501 Tyyppi E DIN2526 Tantaali
30 Nimellispaine Laippapaine standardi
1 PN 1MPa / 4MPa DIN2501
2 PN 6,4 MPa DIN2501
3 PN 10 MPa DIN2501
6 150 psi ANSI B16.5
7 300 psi ANSI B16.5
8 600 psi ANSI B16.5
Kuvaus
40 F Litteä tyyppi
H Asennettu tyyppi, ruostumaton teräs 316L, asennuspituus 50 mm
I Asennettu tyyppi, ruostumaton teräs 316L, asennuspituus 100 mm
G Asennettu tyyppi, ruostumaton teräs 316L, asennuspituus 150 mm
L Kiinnitetty tyyppi, Hastelloy C, asennuspituus 50 mm
M Kiinnitetty tyyppi, Hastelloy C, asennuspituus 100 mm
N Sisään asennettu tyyppi, Hastelloy C, asennuspituus 150 mm
Z Erikois (tilaustyönä tehty)
50 Täytä neste Käyttölämpötila Alue
S Silikoni öljy -30 ~ 200 ℃
H Korkean lämpötilan silikoniöljy -10 ~ 350 ℃
U Erittäin korkean lämpötilan silikoniöljy -10 ~ 400 ℃
V Kasviöljy 0 ~ 250 ℃
F Fluorattu öljy -30 ~ 260 ℃
L Erittäin matalan lämpötilan täyttöneste -100 ~ 100 ℃
Z Erittäin korkean lämpötilan täyttöneste 10 ~ 600 ℃
60 Kapillaarin pituus
0 Ilman kapillaaria, suora asennustyyppi
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
7 7 m
8 8 m
9 9 m
10 10 m
11 11 m
12 12 m
… …
70 Kapillaariosan ominaisuus
N Ei mitään
P Kapillaari PVC-suojakerroksella
80 Kalvon pinta Kostutetun prosessilaipan muoto
N Ei mitään
1 FEP (fluorattu etyleenipropeeni) päällystetty 316 litralla (lämpötila ≤ 180 ℃)
2 PFA (perfluorialkoksi) päällystetty 316 litralla (lämpötila ≤ 260 ℃)
3 PTFE-kalvo liimattu kalvoon (vain litteä tyyppi)
4 FEP-pinnoitettu 316 litralla (lämpötila ≤ 180 ℃) (vain sisäänrakennettu tyyppi)
5 PFA-pinnoitettu 316 L (lämpötila ≤ 260 ℃) (vain sisäänrakennettu tyyppi)
6 Tyhjiönkestävä hoito

2 vaihtoehtoa paine/absoluuttinen paine kaukotiivistekokoonpano sisäisellä kalvolla [6]
10 Etätiivistekokoonpano sisäisellä kalvolla
RN- Suora asennustyyppi, ilman kapillaaria
RS- Kapillaarin kanssa
20 Prosessiyhteys Nimellinen halkaisija Tiivisteen pintatyyppi Kalvon/tiivisteen pintamateriaali
U DN25 DIN 2501 Tyyppi D DN2526 Ruostumaton teräs 316L Ruostumaton teräs 316L
V DN25 DIN 2501 Tyyppi D DN2526 Hastelloy C Hastelloy C
W DN25 DIN 2501 Tyyppi D DN2526 Tantaali Tantaali
X DN1" ANSI B 16.5 RF-tyyppi ANSI B 16.5 Ruostumaton teräs 316L Ruostumaton teräs 316L
Y DN1" ANSI B 16.5 RF-tyyppi ANSI B 16.5 Hastelloy C Hastelloy C
Z DN1" ANSI B 16.5 RF-tyyppi ANSI B 16.5 Tantaali Tantaali
30 Nimellispaine Laippa vakio Ruostumaton teräs 316L
1 PN 1MPa / 4MPa DIN 2501
2 PN 6,3 MPa / 10 MPa DIN 2501
3 PN 16 MPa DIN 2501
4 PN 25 MPa DIN 2501
5 150 psi ANSI B 16.5
6 300 psi ANSI B 16.5
7 600 psi ANSI B 16.5
8 1500 psi ANSI B 16.5
40 Täytä neste Lämpötila-alue
S Silikoni öljy -30 ~ 200 ℃
H Korkean lämpötilan silikoniöljy -10 ~ 350 ℃
V Kasviöljy 0 ~ 250 ℃
F Fluorattu öljy -30 ~ 260 ℃
50 Kuvaus
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
… …
60 Kuvaus
N Ei mitään
P Kapillaari PVC-suojakerroksella
70 Kuvaus
N Ei mitään
3 PTFE-kalvolla liimattu kalvo (lämpötila ≤200 ℃)
6 Tyhjiönkestävä hoito
80 Koodi Kuvaus
1 PTFE (polytetrafluorieteeni)
2 Ruostumaton teräs 316
3 Hastelloy C
4 Tantaali

Huomautus 6: Kun valitset paine-/tyhjiövaihteiston tiivisteitä laitteille, joissa on sisäinen kalvo, suorita ensin XG3051T-mittarin/tyhjiölähettimen valinta ja valitse vaihtoehto R riviltä 40 XG3051T-asetustaulukosta.

3 ruuvikiinnitteisen mittarin/absoluuttisen paineen etätiivistekokoonpanon valinta [10]
10 Ruuvilla kiinnitetty mittari/absoluuttinen paine etätiivistekokoonpano
RTW- Kapillaarin kanssa
20 Kuvaus
U Ruostumaton teräs 316L
V Hastelloy C
W Tantaali
30 Huuhtelu / tuuletusaukko
1 Ei mitään
0 Reiällä
40 Täytä neste Lämpötila-alue
S Silikoni öljy -30 ~ 200 ℃
H Korkean lämpötilan silikoniöljy -10 ~ 350 ℃
U Erittäin korkean lämpötilan silikoniöljy -10 ~ 400 ℃
V Kasviöljy 0 ~ 250 ℃
F Fluorattu öljy -30 ~ 260 ℃
L Erittäin matalan lämpötilan täyttöneste -100 ~ 100 ℃
Z Erittäin korkean lämpötilan täyttöneste 10 ~ 600 ℃
50 Kuvaus
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
50 8 8 m
… …
Kapillaariosan ominaisuus
60 N Ei mitään
P Kapillaari PVC-suojakerroksella
70 Kostutettu laippakalvon kasvomuoto
N Ei mitään
P Tyhjiönkestävä hoito

Huomautus 10: Kun valitset kierteisesti asennetun kauko-ohjaimen laipan tiivistyslaitteen, suorita ensin valinta ylipaine/absoluuttisen paineen lähettimen runko-osaa varten XG3051T ja valitse vaihtoehto R kaukovaihteistolle XG3051T-asetustaulukon riviltä 40.

Kuva 1. Perustyypin kaukosulkulaitteen kaavio (RS-tyyppi) Kuva 2. Perustyypin etätiivistyslaitteen suoraasennuskaavio (RN-tyyppi)
100051-KqgD 100042-3GnN
Nimellinen halkaisija Nimellispaine ΦD ΦK Φd1 (lisätty) Φd2 (tasainen) Φd3 t b Pultit (määrä) Pultit (kierre)
DN50 (tiivistepinta DIN 2526-E, laippa DIN 2501) PN1,6/4 MPa 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 M16
PN6,4 MPa 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 M20
PN10 MPa 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 M20
DN80 (tiivistepinta DIN 2526-E, laippa DIN 2501) PN1,6/4 MPa 200 160 76 75 138 3⁺⁰·⁵ 24 8 M16
PN6,4 MPa 215 170 76 75 138 3⁺⁰·⁵ 28 8 M20
PN10 MPa 230 180 76 75 138 3⁺⁰·⁵ 32 8 M24
DN2" (ANSI B16.5 RF) 150 psi 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 M18
300 psi 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 M18
600 psi 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN3" (ANSI B16.5 RF) 150 psi 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 M16
300 psi 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 M20
600 psi 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN4" (ANSI B16.5 RF) 150 psi 229 191 89 89 157 3⁺⁰·⁵ 30 8 M18
300 psi 255 200 89 89 157 3⁺⁰·⁵ 32 8 M18

Huomautus: Käyttäjät voivat valinnaisesti asentaa pultteja ja muttereita.

Kuva 3: Etätiivistyslaite sisäisellä kalvolla (US-tyyppi) Kuva 4: Sisäkalvolla varustetun kauko-ohjaimen tiivistelaitteen suora asennuskaavio (UN-tyyppi) Kuva 5: Kierreasennustyyppi Kaukosäätimen tiivistyslaitteen kaavio (RTW-tyyppi)
100033 100015 100024
Taulukko 6 DIN 2501 -liitännän sisäisen kalvon sisältävän etätiivistekokoonpanon rakennemitat
DN PN Mitat, mm Paino (kg)
D K d4 b f H d2 G2
25 1MPa / 4MPa 115 85 68 22 2 – 14 – 1.5
25 6,3 MPa / 10 MPa 140 100 68 24 2 52 – 4 × M16 3.2
16 MPa 140 100 68 24 2 52 – 4 × M16 3.6
25 MPa 150 105 68 28 2 96 – 4 × M20 4
Taulukko 7 ANSI B 16.5 -liitännän kaukotiivistekokoonpanon ja sisäisen kalvon rakennemitat
DN psi Mitat, mm G₂ UNC Paino (kg)
D K d2 d4 b f H
1" 150 110 79.5 16 51 22 2 – – 1.4
300 125 89 20 51 22 2 – – 1.7
1" 600 125 89 – 51 25 7 53 4×5/8" 3.6
1500 150 101.5 – 51 36 7 64 4×7/8" 4

Aiheeseen liittyvä tuote

Xinguo Group Co., Ltd.
MEISTÄ Xinguo Group Co., Ltd.
Xinguo Group Co., Ltd. on korkean teknologian yritys, jolla on tytäryhtiöitä, mukaan lukien Anhui Xinguo Instrument Co., Ltd., Anhui Xinguo Alloy Co., Ltd., Anhui Xinguo Cable Co., Ltd. ja Anhui Xinguo Precious Metals Co., Ltd. Vuonna 1997 perustettu konserni sijaitsee Tianchangin siviilikaupungissa, Tianchangissa. Sen rekisteröity pääoma on 118 miljoonaa RMB, pinta-ala on yli 150 MU ja rakennusala 60 000 neliömetriä. Yrityksellä on tällä hetkellä yli 300 työntekijää, joista yli 50 on ammatillista ja teknistä henkilöstöä, mukaan lukien vanhemmat insinöörit, insinöörit ja apulaisinsinöörit.
The Group is a China Custom XG3051T Paine-eron/absoluuttisen paineen etälähetin Manufacturers and XG3051T Paine-eron/absoluuttisen paineen etälähetin Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Anhui Xinguo Alloy Co., Ltd. on omistautunut valmistamaan täyden valikoiman tarkkuusseosmateriaaleja ja toimii Kiinan Instrument & Control Societyn Instrument Materials Branchin neuvoston jäsenenä. Sen lippulaivatuotteet kattavat lämpöpariseoslangat (K, N, E, J, T tyypit), lämpöparin kompensointilangat (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), korkearesistanssiset kuumennusseokset, tarkkuusvastuksen metalliseokset, lämmönkestävyysseokset, puhtaat nikkeli-, mangaani-, copper-alloysiinilangat. Näitä tuotteita käytetään laajasti ilmailu-, öljy-, kemianteollisuudessa, konevalmistuksessa, voima- ja energiateollisuudessa.
KATSO LISÄÄ
  • 0vuosi

    Perustettu vuonna

  • 0+mu

    Peittää alueen

  • 0+

    Kokeneet työntekijät

  • 0㎡

    Rakennusalue

Sertifikaatit
UUTISET Tarjoaa sinulle
Tuoreimmat yritys- ja teollisuusuutiset
KATSO LISÄÄ
