XG3051T Paine-eron/absoluuttisen paineen lähetin

Tuotteen esittely:

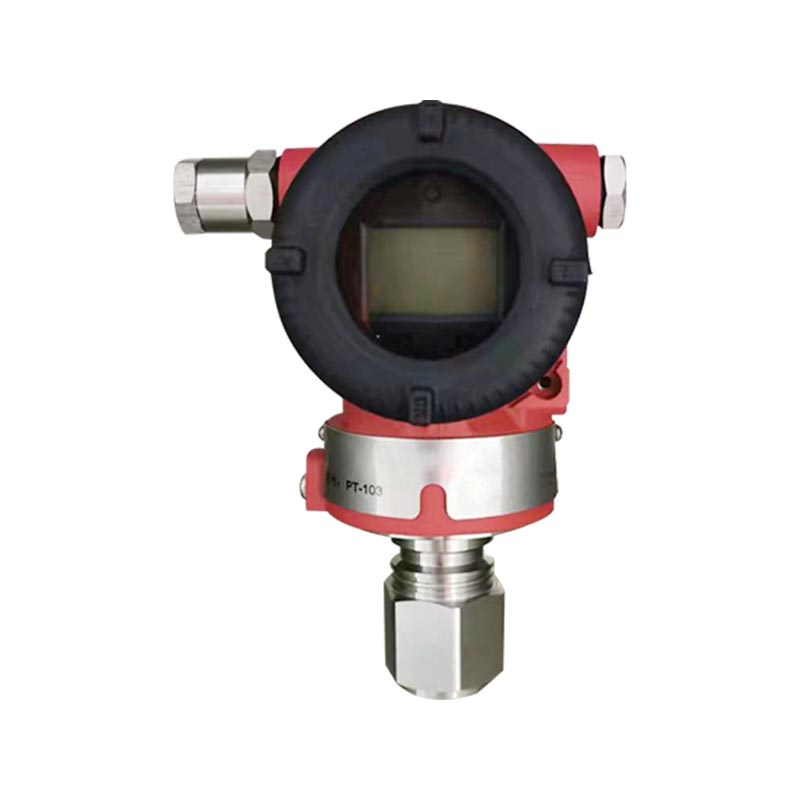

XG3051T on 3051T-sarjan älykäs suoraan kytketty painelähetin, jota on saatavana kahta tyyppiä: ylipaine ja absoluuttinen paine; Hyväksytty kapasitiivinen tunnistus, 316L kalvo, 4-20mA HART-lähtö, 24VDC virtalähde, tarkkuus 0,075-0,15% FS, valinnainen LCD, tukee paikallista/manuaalista kalibrointia, räjähdyssuojattu kuori, IP65-suojaus, laaja kattavuus, iskunkestävyys, hyvät tarvikkeet suoraan asennettuna, pitkäkestoinen paine.

Pääsovellukset:
Mittaa kaasujen, nesteiden ja höyryjen paine; Käytetään petrokemian, kemian, voiman, metallurgian, vedenkäsittelyn sekä öljy- ja kaasuputkiverkostoissa; absoluuttinen painetyyppi sopii tyhjiö-, alipaine-, tislaus- ja tislausolosuhteisiin; ylipainetta käytetään tavallisten putkistojen ja säiliöalueiden paineen valvontaan ja se on kytketty DCS/PLC-ohjausjärjestelmiin.

Ota yhteyttä
PREV：XG3051T Paine-eron/absoluuttisen paineen etälähetinSEURAAVA：Ei seuraavaa artikkelia
FAQ Suorituskykyvaatimukset Toiminnalliset tiedot Asennus Prosessin kytkentäohjeet Fyysiset tiedot
Kysymys 1: Kuinka tehdä ero XG3051T-mittaripaineen ja absoluuttisen paineen mallien välillä, ja voidaanko niitä käyttää keskenään?
V: Mittaripaine perustuu paikalliseen ilmanpaineeseen ja absoluuttinen paine perustuu absoluuttiseen tyhjiöön. Laitteiston palkeet ovat erilaisia, eikä niitä voida vaihtaa suoraan keskenään; absoluuttisen paineen tyyppi on edullinen tyhjiötyöskentelyolosuhteissa, kun taas ylipainetyyppi on edullinen tavalliselle putkilinjapaineelle.

Q2: Lähtösignaali on 4-20 mA. Tukeeko se HART-protokollaa?
V: XG3051T:ssä on vakiona 4-20 mA HART, jonka parametreja voidaan säätää manuaalisesti, tai paikallinen LCD-pää voidaan valita painearvojen paikallista katsomista varten.

Q3: Voiko väliaine koskettaa suoraan lähettimen kalvoa, ja minkä materiaalin kanssa se on kosketuksissa?
V: Suoran liitäntärakenteen väliaine koskettaa suoraan kalvoa, ja vakiokalvo on 316L ruostumatonta terästä; Voimakkaat syövyttävät aineet edellyttävät käyttöolosuhteiden ennakkovarmistusta ja erityisten kalvomateriaalien valintaa.

Q4: Mitkä ovat yleisimmät syyt lähettimen lähdön epäonnistumiseen ja numeeriseen hyppyyn?
V: Tarkista ensin, onko 24 V:n virtalähde normaali ja onko johdoissa löysät liitännät; Toiseksi, tutkia prosessiväliaineen vaikutusta ja tukkeutumista; Nollaa ja kalibroi uudelleen HART-ohjaimella ja tarkista alueen asetus mahdollisten poikkeavuuksien varalta.

Q5: Mihin paikan päällä oleviin ympäristöihin ja räjähdyssuojattuihin tasoihin XG3051T sopii?
V: Suojaustaso IP65, tukee räjähdyssuojattua valintaa; Soveltuu petrokemian, kemian, vedenkäsittelyn, tehon ja muihin paikan päällä tapahtuviin sovelluksiin; Vältä alueen ylittäviä korkeita lämpötiloja ja voimakasta tärinäympäristöä, ja keskilämpötila ei saa ylittää tuotespesifikaatiota.

Säätöalueen vertailutarkkuus
(Sisältää nollaperusteisen lineaarisuuden, hystereesin ja toistettavuuden)±0,075 %Jos TD＞10 (TD = maksimialue / säädetty alue), sitten: ±(0,0075 × TD) %

Ympäristön lämpötilan vaikutus
Aluekoodi Kokonaisvaikutus -20 ℃ ~ 65 ℃
B/L ±(0,30 × TD 0,20) % × Span
muut ±(0,20 × TD 0,10) % × Span
Aluekoodi Kokonaisvaikutus -40 ℃ ~ -20 ℃ ja 65 ℃ ~ 85 ℃
B/L ±(0,30 × TD 0,20) % × Span
muut ±(0,20 × TD 0,10) % × Span

Over-range Effect
±0,075 % x jänneväli

Pitkäaikainen vakaus

Aluekoodi Tehoste (drift)
B/L ±0,2 % × Span / 1 vuosi
muut ±0,1 % × Span / 1 vuosi


Virtalähteen vaikutus
±0,001 %/10V (12–42V DC), merkityksetön

Alue ja mittausalue (XG3051T-mittaripaine)
Aluekoodi Kirjoita kPa baari
B Alue 0,6-6 6-60 mbaari
Span -6-6 -60-60 mbar
C Alue 2-40 0,02-0,4
Span -40-40 -0,4-0,4
D Alue 2,5-250 0,025-2,5
Span -100-250 -1-2,5
F Alue 30-3000 0,3-30
Span -100-3000 -1-30
G Alue 0,1-10 MPa 1-100
Span -0,1-10 MPa -1-100
H Alue 0,21-21 MPa 2,1-210
Span -0,1-21 MPa -1 ~ 210
I Alue 0,4-40 MPa 4-400
Span -0,1-40 MPa -1-400
J Alue 0,6-60 MPa 6-600
Span -0,1-60 MPa -1-600


Alue and Measureme nt-alue (XG3051T- absoluuttinen paine)

Aluekoodi Kirjoita kPa baari
L Alue 2-40 0,02-0,4
Span 0-40 0-0,4
M Alue 2,5-250 0,025-2,5
Span 0 ~ 250 0-2,5
O Alue 30-3000 0,3-30
Span 0 ~ 3000 0-30
Tuote Kuvaus
Alue Limits Voidaan säätää mielivaltaisesti alueen ylä- ja alarajojen sisällä. Suorituskykyominaisuuksien optimoimiseksi on suositeltavaa valita aluekoodi, jolla on pienin mahdollinen sammutussuhde.
Nolla-asetus Nolla ja alue voidaan säätää mihin tahansa arvoon taulukossa määritellyllä mittausalueella edellyttäen, että: Kalibroitu alue ≥ Minimiväli.
Asennusasennon vaikutus Asennusasennon muutos kalvon pinnan suuntaisesti ei aiheuta nollapoikkeamaa. Asennusasennon poikkeama yli 90° suhteessa kalvon pintaan: Alue C osoittaa nollapoikkeamaa ＜0,25 kPa; muilla alueilla poikkeama nolla ＜0,15 kPa. Kaikki nollapoikkeamat voidaan korjata nollapistesäädöllä. Ei span vaikutusta.
Lähtö 2-johdin, 4-20mA DC. Valinnainen digitaalinen HART-kommunikaatio. Lineaarinen tai neliöjuurilähtö valittavissa.
Lähtö signal limits: Imin=3.9 mA, Imax=20.5 mA
Hälytysvirta Alhainen hälytys (minimi): 3,7 mA
Korkea hälytys (maksimi): 21mA
Ei hälytystä (pidä): Pidä voimassa oleva virta-arvo ennen vikaa
Tehdasoletushälytys: Korkea hälytystila
Vastausaika Vahvistimen vaimennusvakio: 0,1 s; Anturin aikavakio: 0,1–1,6 s (riippuu alueesta ja alasajosuhteesta). Lisäsäädettävä aikavakio: 0,1-60s.
Lämpenemisaika ＜15s
Ympäristön lämpötila -40-85°C
−20-65°C (LCD-näytöllä ja FKM-tiivisterenkaalla)
Varastointi/kuljetuslämpötila -50-85°C
-40-85°C (with LCD)
Painerajat Tyhjiöstä maksimialueelle.


Ylikuormitusraja:

Alue 6 kPa 40 kPa 250 kPa 3 MPa
Koodi (B) (C/L) (D/M) (P/O)
Ylikuormitusraja 0,2 MPa 1 MPa 4 MPa 16 MPa
Alue 10 MPa 21 MPa 40 MPa 60 MPa
Koodi (H) (minä) (minä) (K)
Ylikuormitusraja 20 MPa 50 MPa 50 MPa 70 MPa


Sähkömagneettinen yhteensopivuus (EMC)
Katso seuraava sivu, EMC-liite'

Virtalähde ja kuormitusolosuhteet
Virtalähdejännite on 24V,R ≤ (Us-12V)/Imax k
jossa Imax = 23 mA
Suurin virtalähdejännite: 42VDC
Digitaalisen tiedonsiirron kuormitusalue: 230 ~ 600Ω

Sähköliitäntä
M20×1,5 kaapeliläpivienti; liittimet sopivat 0,5-2,5 mm² johtimille.

Prosessiyhteys
Vakioprosessiliitäntä: NPT 1/2 sisäkierre. Sovittimet saatavilla NPT 1/2, G1/2, M20×1.5 ulkokierteeseen ja KF16 tyhjiöporttiin.

Prosessiyhteyden kuvaus (koodi 1)

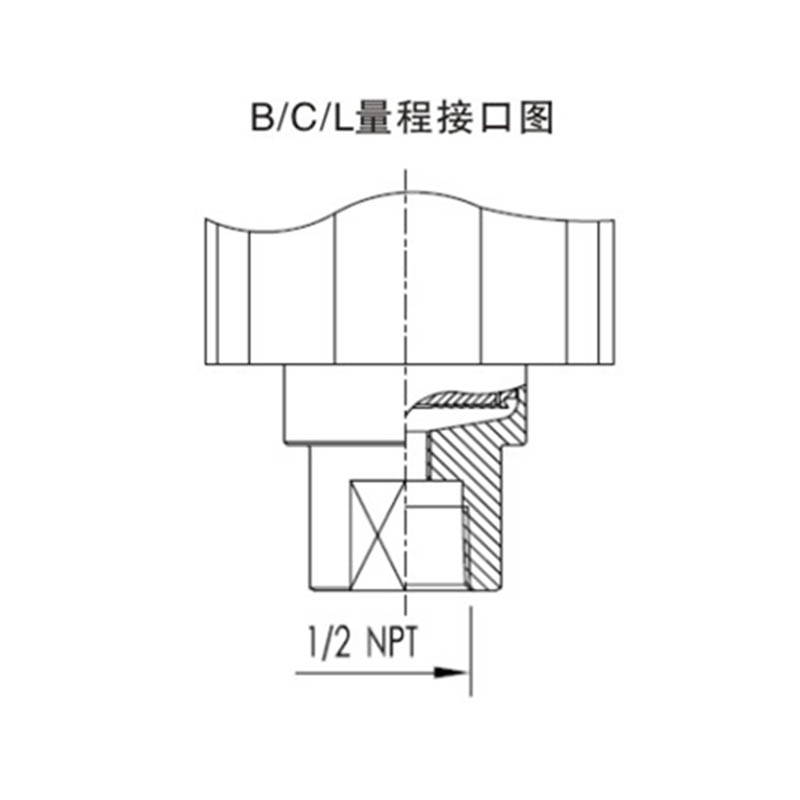

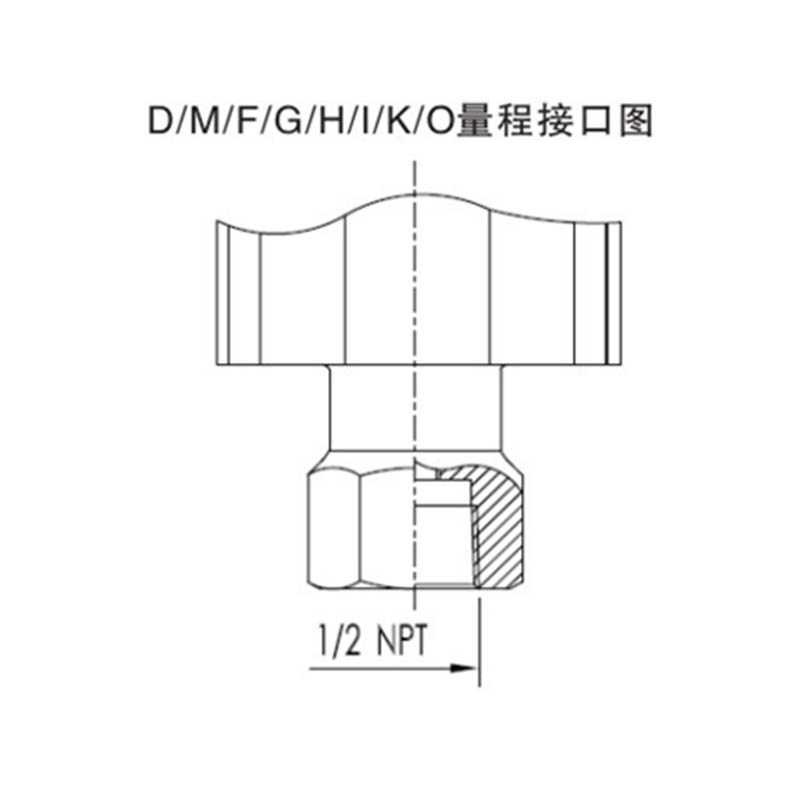

Vakiomuoto (koodi 1)
100064-Mjut 100054-1-6F2j
Johdannainen käyttöliittymälomake
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Malli- ja spesifikaatiokooditaulukko

3051T painelähettimen valinta
1 G Mittaripaine
A Absoluuttinen paine
2 Tarkkuus Lähtö
U Perusvirhe ±0,04 % 4-20 mA HART-tiedonsiirrolla
B Perusvirhe ±0,075 % 4-20 mA HART-tiedonsiirrolla
A Perusvirhe ±0,05 % 4-20 mA HART-tiedonsiirrolla
C Perusvirhe ±0,01 % 4-20 mA HART-tiedonsiirrolla
N 4-20 mA analoginen lähtö
3 Mittaripaine
B 0-0,6 kPa ~ 6 kPa / (0-60 ~ 600 mmH₂O) / (0-6 ~ 60 mbar)
C 0-2kPa ~ 40kPa / (0-200 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)
D 0-2,5 kPa ~ 250 kPa / (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500 mbar)
F 0-30kPa ~ 3MPa / (0-3 ~ 300 mH₂O) / (0-0,3 ~ 30bar)
G 0–0,1 MPa ~ 10 MPa (0–1 ~ 100 bar)
H 0–0,21 MPa ~ 21 MPa (0–2,1 ~ 210 bar)
I 0–0,4 MPa ~ 40 MPa (0–4 ~ 400 bar)
J 0–0,6 MPa ~ 60 MPa (0–6 ~ 600 bar)
L 0–2 kPa ~ 40 kPa (0–200 ~ 4000 mmH₂O / 0–20 ~ 400 mbar). Vain absoluuttinen paine
M 0–2,5 kPa ~ 250 kPa (0–25 ~ 2500 mbar). Vain absoluuttinen paine
N 0–30 kPa ~ 3 MPa (0–0,3 ~ 30 bar). Vain absoluuttinen paine
4 Kalvon materiaali / täyttöneste
A 316L ruostumaton teräs/silikoniöljy
B 316L ruostumaton teräs / fluorattu öljy
C Hastelloy C / silikoniöljy
D Hastelloy C / fluorattu öljy
5 Prosessiyhteys
1 1/2" NPT sisäkierre

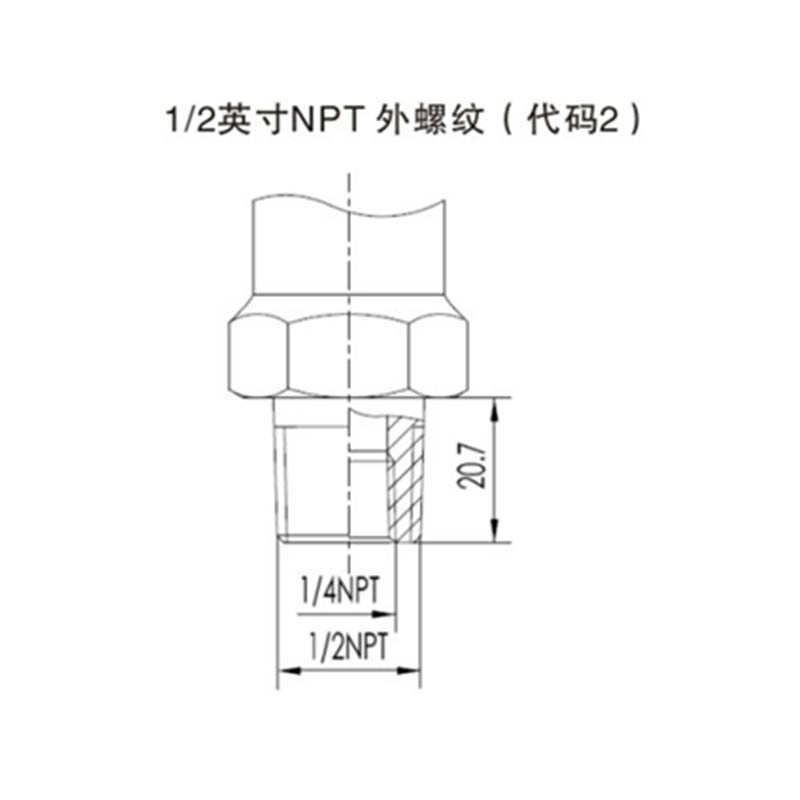

2 1/2" NPT ulkokierre (1/4" NPT sisäpuolella)

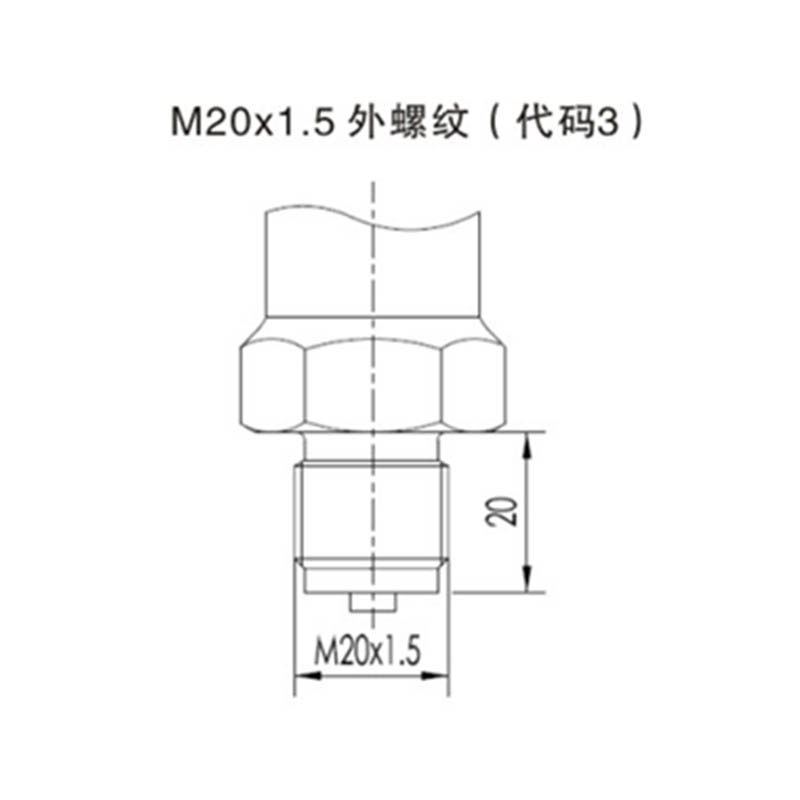

3 M20×1,5 ulkokierre

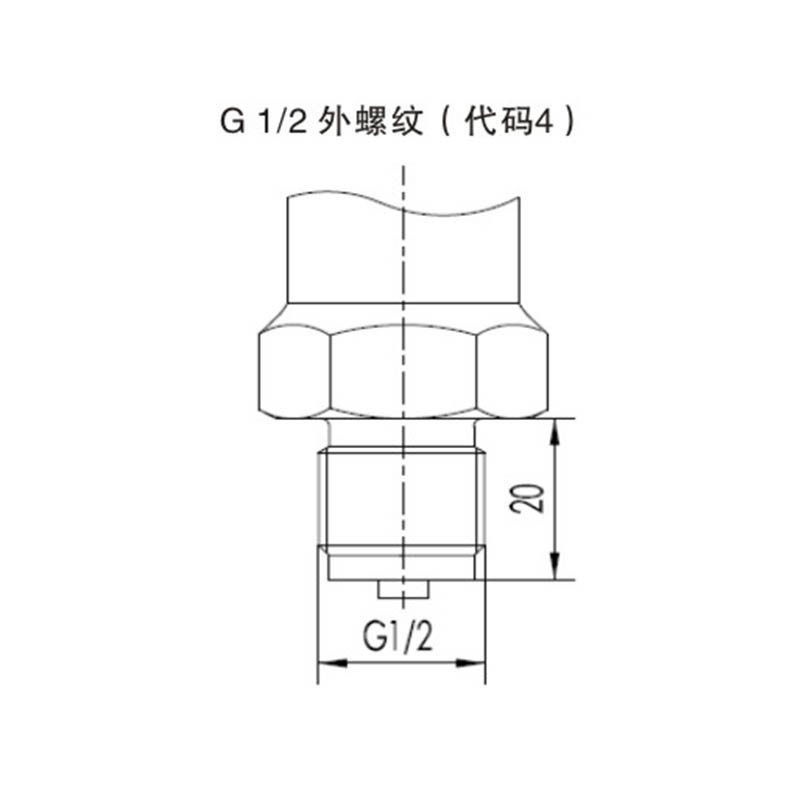

4 G1/2 ulkokierre

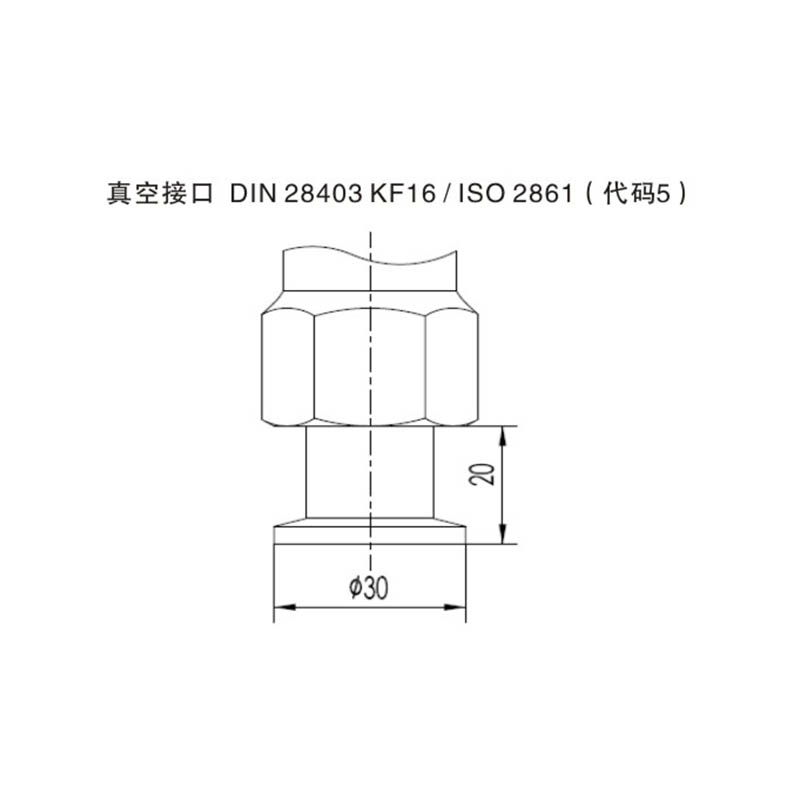

5 Tyhjiöliitäntä DIN 28403 KF16 / ISO 2861

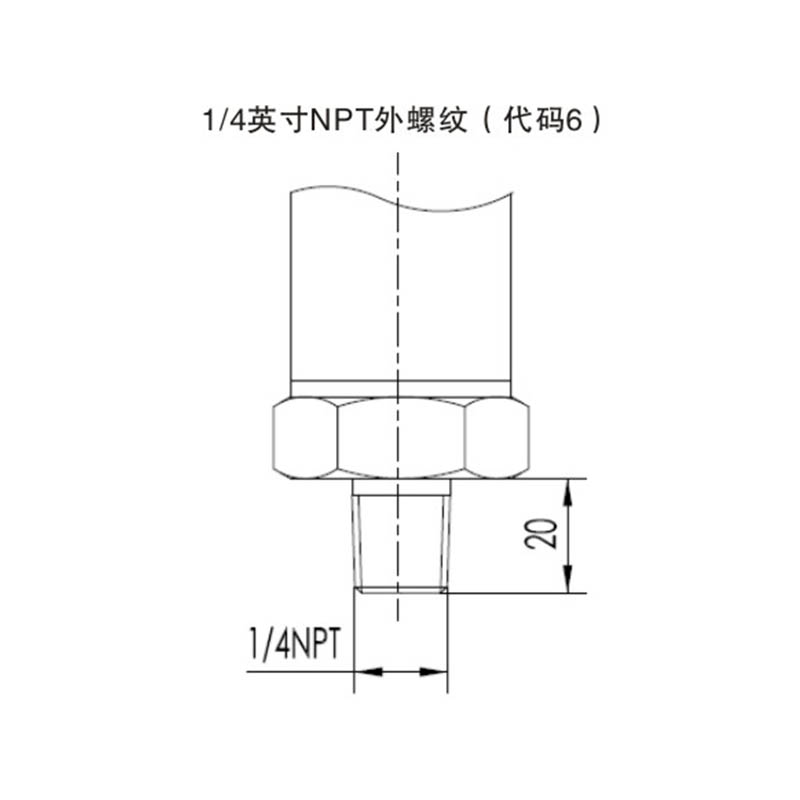

6 1/4" NPT ulkokierre
6 Erikoistoiminto
N Ei mitään
P Salamansuojaus
O Öljytön käsittely (happimittaukseen: fluorattu öljytäyttö, FKM-tiivisterengas, <6 MPa, <60 °C)
7 Asennusteline
N Ei mitään
1 Ruostumaton teräs
2 Galvanoitu hiiliteräs
8 Näyttö
N Ei näyttöä
2 LCD taustavalolla (-20 °C)
3 OLED-näyttö (-40 °C)
9 Räjähdyssuojattu käsittely
N Vakioversio
A Luontaisen turvallisuuden tyyppi, NEPSI
D Tulenkestävä tyyppi, NEPSI (paitsi tulenkestävä kaapeliläpivienti)
10 Lisäasetukset
D Tulenkestävä kaapelin sisäänvientilaite
E Parannetun turvallisuuden kaapelin läpivientilaite
V Pienjänniteversio
S Täysin ruostumattomasta teräksestä valmistettu kotelo

Huomautus:
Huomautus 1: XG3051T-liitäntää vastaavat aluekoodit; aluekoodit, jotka vastaavat XG3051T absoluuttisen paineen versiota.
Huomautus 2: Tyhjiöliitäntä DIN 28403 KF16 / ISO 2861 koskee vain 2,5 baarin alueita.

Tuote Kuvaus
Materiaalit Kalvo: 316L ruostumaton teräs, Hastelloy C
Prosessiliitäntä: 316L ruostumaton teräs
Täyttöneste: Silikoniöljy
Lähettimen kotelo: Alumiiniseos epoksihartsipinnoitteella
Kotelon tiivisterengas: Nitriilikumi (NBR)
Tyyppikilpi: 304 ruostumaton teräs
Paino 1,6 kg (ilman LCD-näyttöä, asennustelinettä ja prosessiliitäntää)
Kotelon suojausluokitus IP67


Sähkömagneettisen yhteensopivuuden aikataulu

Ei Testikohde Perusstandardi Testi kunto Suorituskykytaso
1 Säteilypäästö (kotelo) GB/T 9254-2008 Taulukko 5 30 MHz ~ 1000 MHz Pass
2 Johtunut päästö (DC-virtaportti) GB/T 9254-2008 Taulukko 1 0,15 MHz ~ 30 MHz Pass
3 ESD-immuniteetti GB/T 17626.2-2006 4 kV (kosketin) / 8 kV (ilma) B
4 RF-sähkömagneettisen kentän sieto GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Power Frequency Magnetic Field immuniteetti GB/T 17626.8-2006 30 A/m A
6 Sähköinen nopea ohimenevä / purkauskestävyys GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Surge immuniteetti GB/T 17626.5-2008 1 kV (linjasta linjaan) / 2 kV (linjasta maahan) (1,2/50 碌s) B
8 RF Field-Induced Conducted Disturbance Immunity GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Huomautus:
(1) Suorituskykytaso A: Normaali suorituskyky säilyy teknisten eritelmien rajoissa testauksen aikana.
(2) Suorituskykytaso B: Testauksen aikana saattaa ilmetä tilapäistä heikkenemistä tai toiminnan/suorituskyvyn menetystä, ja se palautuu itsestään. Todelliset käyttöolosuhteet, muisti ja tiedot pysyvät ennallaan.
