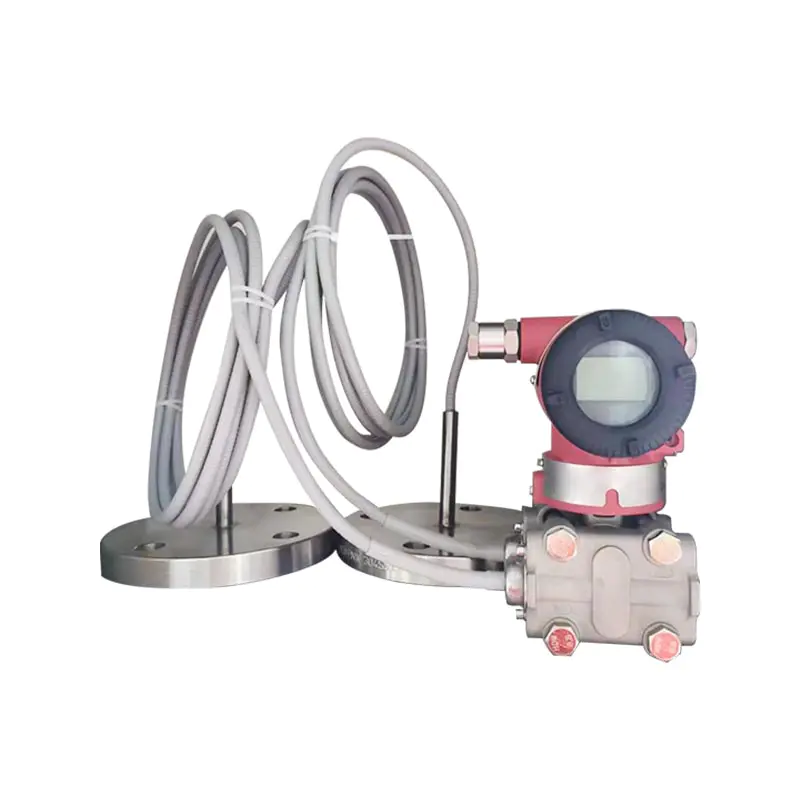

XG3051DP Paine-eron kaukolähetin

Kysymys 1: Mikä on kaksilaippaisen XG3051DP-etälähettimen päätarkoitus mittaukseen?
V: Käytetään pääasiassa paine-eron mittaamiseen; käytetään usein nestetason, virtausnopeuden ja keskitiheyden mittaamiseen suljetuissa säiliöissä. Kaksilaippainen kapillaarieristysrakenne, joka sopii korkeaan viskositeettiin, helppoon kiteytymiseen, vahvaan korroosioon ja korkean lämpötilan väliaineisiin, jotta vältetään anturin rungon keskimääräinen tukkeutuminen ja korroosio, lähtö 4-20 mA HART ja liitäntä DCS/PLC-järjestelmään.
Kysymys 2: Mitkä ovat syyt epätarkalle nollapisteelle ja numeeriseen poikkeamaan kaksoislaipan asennuksen jälkeen?
V: Ajelehtiminen voi johtua ympäristön lämpötilan muutoksista, kapillaarien puristumisesta, kalvon skaalautumisesta ja kiteytymisestä sekä virheellisistä siirtymäparametrien asetuksista. Asennuksen jälkeen on suoritettava nollapisteen siirto paikan päällä; Vältä kapillaarien puristamista ja pienen säteen taipumista; Kun käyttölämpötila muuttuu merkittävästi, lisää instrumentin vaimennusta asianmukaisesti.
Q3: Kuinka valita laippakalvon materiaali?
V: 316L ruostumaton teräs on valittu normaaleihin työolosuhteisiin; Syövyttävät materiaalit voidaan valita Hastelloy-seoksesta ja tantaalikalvosta. Kun teet tilauksen, ilmoita väliaineen nimi, lämpötila ja paine, jotta kalvon ja kapillaarin täyttöneste on helppo sovittaa yhteen.
Q4: Mitkä ovat kapillaariputkien asennuksen tabuja?
V: Kapillaariputkien leikkaaminen tai kova taivutus ei ole sallittua; pienin taivutussäde on > 50 mm, eikä niitä voi puristaa tai lyödä. Kapillaariputki on täytetty sisällä olevalla tiivistysnesteellä. Kun laite on vaurioitunut ja vuotaa, se vioittuu suoraan eikä sitä voi korjata paikan päällä.

Prosessin liitäntäohjeet yksipuoliseen edelleenlähetykseen ilman välityslaippoja

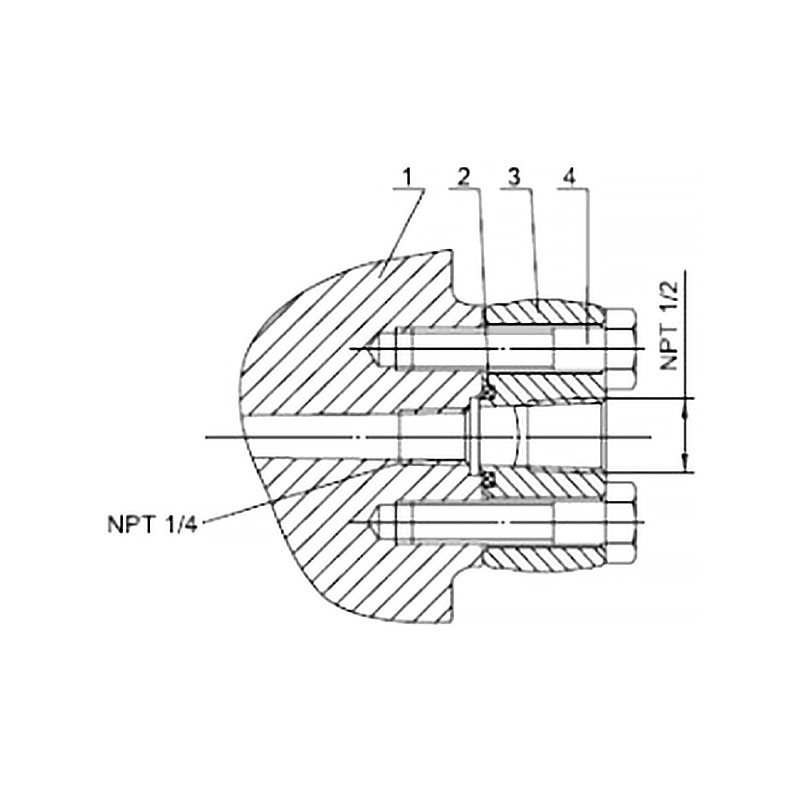

1/2-NPT ruostumattomasta teräksestä valmistettu elliptinen laippa (koodi 1)		1. Painekammion laippa
		2. O-rengastiiviste
		3. NPT 1/2 elliptinen laippaliitäntä
		4. Pultti

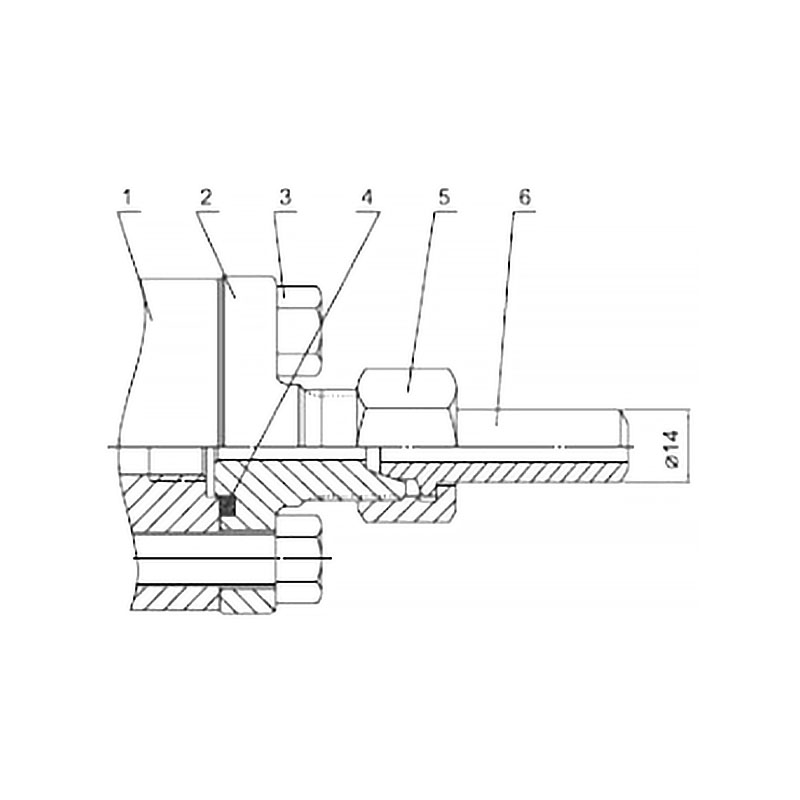

M20x1,5 ruostumattomasta teräksestä valmistettu T-liitin (koodi 2)		1. Painekammion laippa
		2. M20×1,5 T-muotoinen uroskierreliitin
		3. Pultti
		4. O-rengas
		5. M20×1,5 mutteri
		6. Painejohtoputki

Mittausparametrit: Paine-ero, nestetaso

Kaukolähettimen vähimmäisetäisyyden tulee olla suurempi arvo taulukon 1 ja taulukon 2 vähimmäisalueiden välillä.
Säädettävä alue ei saa olla pienempi kuin vähimmäisalue. Kaukosäätimen maksimikantaman tulee olla pienempi arvo lähettimen rungon maksimialueen ja tasolaipan nimellispaineen välillä.

Lähtösignaali
2-johdin, 4–20 mA DC HART-lähtö, digitaalinen tiedonsiirto; HART-protokolla on päällekkäin 4–20 mA DC-signaalin päällä.
Lähtösignaalin rajat: Imin = 3,9 mA, Imax = 20,5 mA

Vahvistinkomponentin vaimennusvakio on 0,1 s; anturin ja etätiivisteen laipan aikavakio vaihtelee välillä 0,2 ~ 6 s riippuen anturin alueesta, aluesuhteesta, kapillaarin pituudesta ja täyttönesteen viskositeetista.
Säädettävä lisäaikavakio vaihtelee välillä 0,1 - 60 s.

Lähettimen runko voidaan kiinnittää mihin tahansa asentoon. Optimaalinen asennusehto on pitää prosessilaipan akseli pystysuorassa. Aseman poikkeama aiheuttaa korjattavan nollasiirtymän. Elektroniikkakoteloa voidaan kääntää jopa 360°, ja säätöruuvi voi kiinnittää sen mihin tahansa kulmaan.
Kaukotiivisteen laippa liitetään ANSI/DIN-standardien mukaiseen vastalaippaan. Vastalaippa on varustettava pehmeällä tiivisteellä ja kiinnityspulteilla ja muttereilla (pultit ja mutterit ovat valinnaisia ​​käyttäjille).
Kahden kaukotiivisteen lähettimien kapillaarikokoonpanot ja etätiivistelaipat on asennettava ympäristöön, jossa on mahdollisimman sama ympäristön lämpötila.
Kapillaarin pienin taivutussäde on 75 mm. Kiertäminen on ehdottomasti kielletty!

Ympäristöolosuhteet

Prosessin väliaineen lämpötilaraja
Keskilämpötila: -30 ~ 400 °C

Huomautus: Erityistä huomiota tulee kiinnittää kaikkiin arvoihin, jotka ylittävät yllä olevan lämpötila- ja painealueen; nämä voidaan täyttää
erityinen muotoilu.

Virta- ja kuormitusolosuhteet
Virransyöttöjännite on 24V
R≤(Us-12V) /Imax kQ 2
jossa Imax = 23 mA
Suurin virtalähdejännite: 42VDC
Minimi virtalähdejännite: 12VDC, 15VDC (taustavalaistu LCD-näyttö)
Digitaalisen tiedonsiirron kuormitusalue: 250 ~ 600Q

Huomautus: (1) Suorituskykytason kuvaus: Testauksen aikana suorituskyky on normaalia teknisten eritelmien rajoissa.
(2) B Suorituskykytason kuvaus: Testauksen aikana toiminnot tai suorituskyky heikkenevät tai katoavat tilapäisesti, mutta voivat palautua itsestään; todelliset käyttöolosuhteet, tallennustila ja tiedot pysyvät ennallaan.

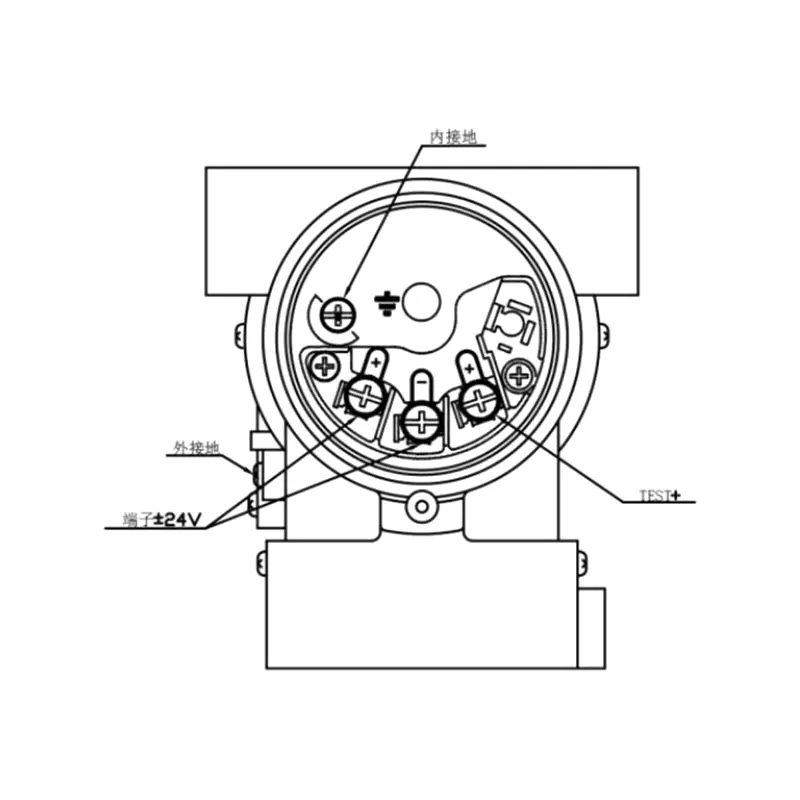

Figure 5: Electrical Connection Diagram

Huomautus: Pikaliitäntätoiminto vastaa signaaliliitintä.

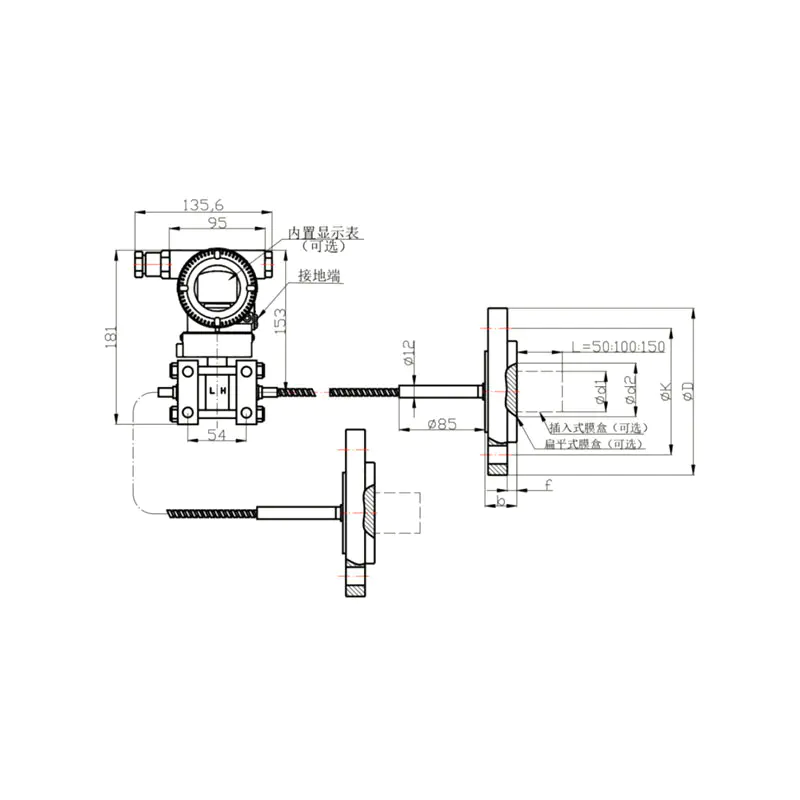

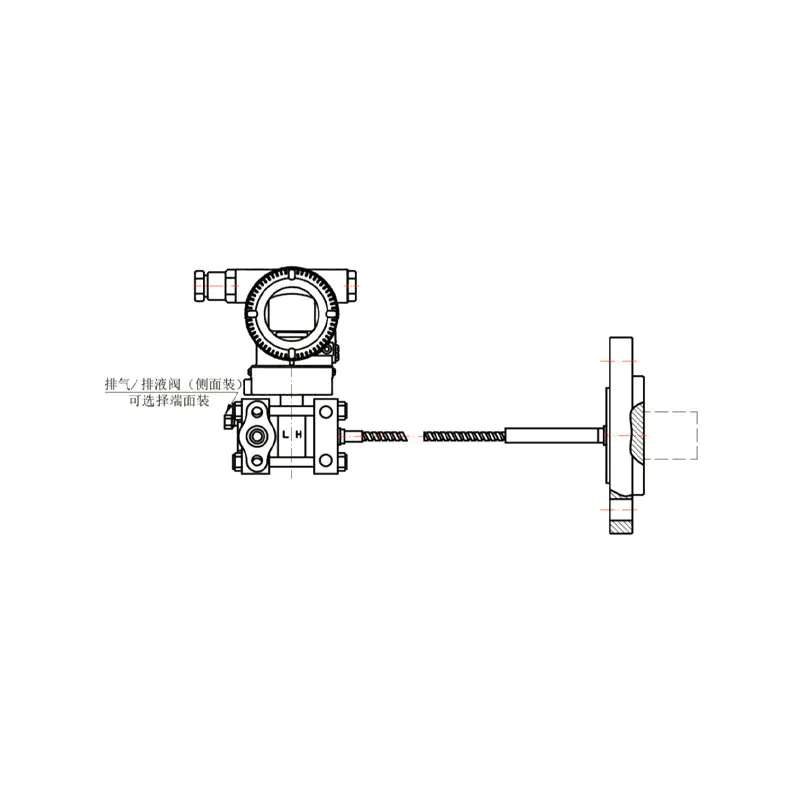

Piirustus 1: Perustyyppinen Kaksipuolinen paine-eron etätiivistekokoonpanopiirustus	Piirustus 2: Perustyyppi, yksipuolinen paine-ero, etätiivistekokoonpano

Huomautus:
(1) Yksipuolinen perustyyppinen paine-eron etätiivistekokoonpano voidaan asentaa lähettimen rungon korkeapaine- tai matalapainepuolelle.
(2) Yksipuolisten tai kaksipuolisten perustyyppisten paine-eron etätiivistekokoonpanojen lähettimen rungon asennustapa on sama kuin XG3051DP-sarjan paine-erolähettimessä.

Huomautus:Usercanoptionallyequipinsaatonbosannut.

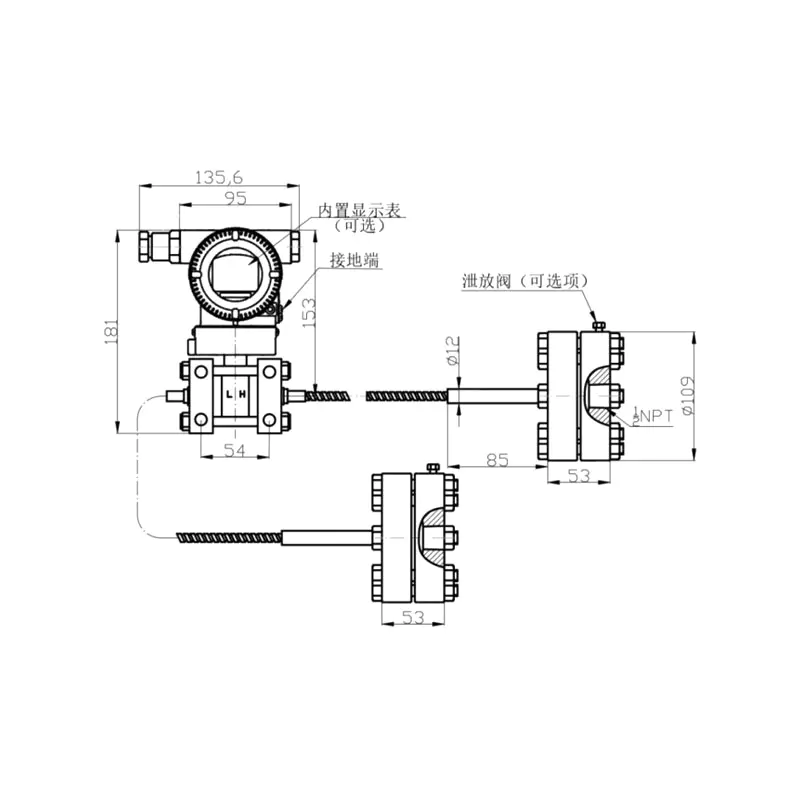

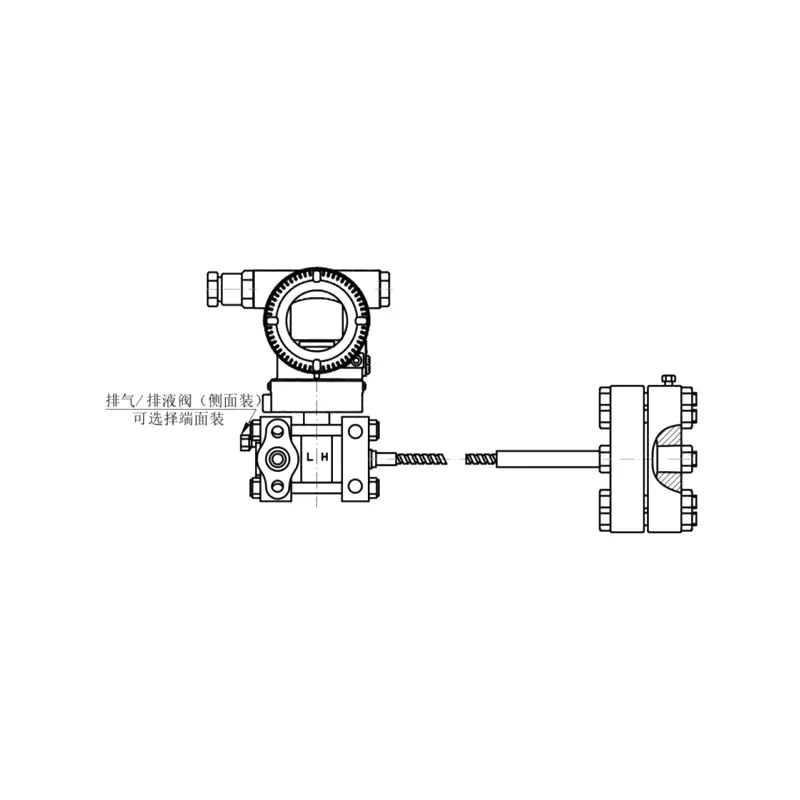

Kuva 3	Kuva 4 Yksipuolinen kierreasennettu paine-eron etätiivistekokoonpano

Huomautus:
(1) Yksipuolinen kierreasennettu paine-eron etätiivistekokoonpano voidaan asentaa lähettimen rungon korkeapaine- tai matalapainepuolelle.
(2) Lähettimen rungon asennustapa yksi- ja kaksipuolisille kierre-asennetuille paine-eron etätiivistekokoonpanoille on sama kuin XG3051DP-sarjan paine-erolähettimessä.
