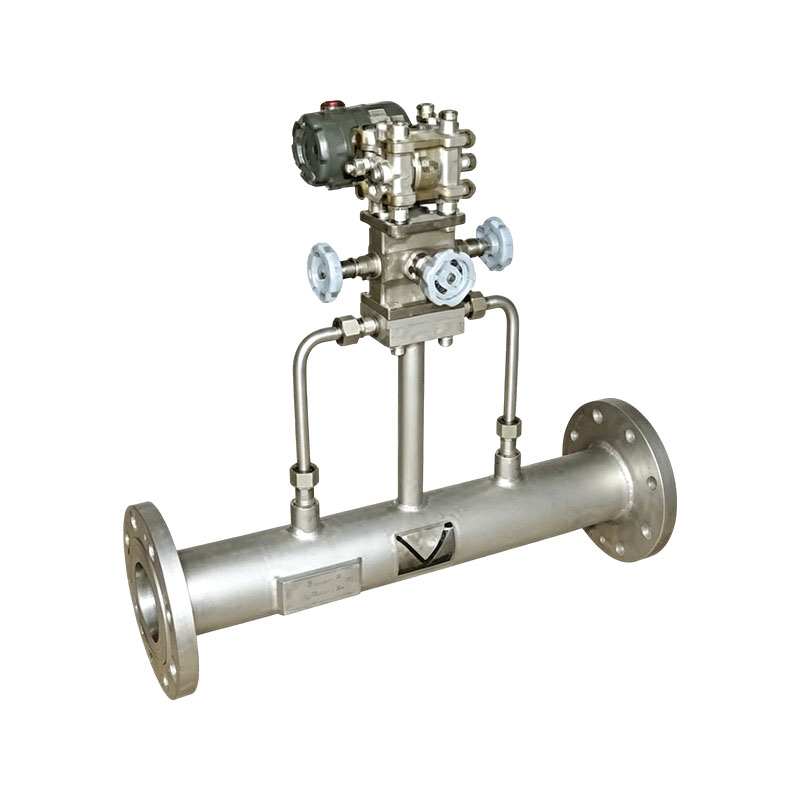

XG-LX sarjan kiilavirtausmittari

XG-LX kiilavirtausmittarijärjestelmä on yrityksemme uusimman sukupolven paine-erovirtausmittarijärjestelmä. Se täyttää useimpien nesteiden, mukaan lukien puhtaiden nesteiden, kaasujen ja höyryn, mittausvaatimukset. Se soveltuu erityisesti sellaisten nesteiden mittaamiseen, joita on vaikea mitata perinteisillä virtausmittareilla, kuten massa, liete, öljyliete, polttoöljy, jäännösöljy, kivihiiliterva ja muut korkean viskositeetin nesteet ja suspensiot, jotka ovat alttiita kiteytymiselle ja likaantumiselle. Siksi kiilamuotoisia virtausmittarijärjestelmiä käytetään laajalti korkeaviskoosisten, matalan Reynolds-luvun väliaineiden mittaamiseen sellaisilla aloilla kuin öljy-, kemian-, sähkö- ja kevytteollisuus.

Tuotteen ominaisuudet:
1. "V":n muotoisten virtauskomponenttien käyttö voi poistaa pysähtyneet alueet ja estää tukkeutumisen järjestelmässä.
2. Reynoldsin luvulla on laaja valikoima sovelluksia, ja jopa Reynoldsin luvulla 500 se säilyttää paine-eron ja virtausnopeuden välillä neliösuhteen.
3. Helppo asentaa, käyttää ja huoltaa.
4. Suuri mittaustarkkuus, virtauksen kalibroinnin laajennettu epävarmuus: ± 0,5 % ~ 0,2 % (vesikalibrointi tai öljykalibrointi).
5. Pitkän aikavälin vakaus on hyvä, käyttäjät kehuivat nollavikaprosentin instrumentiksi.
6. Kertakäyttöinen split-tyyppinen mittari; kiilan vaihtaminen (keskellä) voi laajentaa valikoimaa.
7. Erilaisia tyylejä:
Normaali tyyppi: Välillä 1:10 virtauskertoimen epälineaarinen virhe on ≤± 1 %.
Korkean suorituskyvyn tyyppi: Virtauksen kalibroinnin laajenemisen epävarmuus alueella 1:3 on ± 0,5 % ~ ± 0,2 %.
8. Ylipainehälytysarvo ja matalapainehälytysarvo voidaan asettaa paikan päällä vallitsevan painetilanteen mukaan. Kun käytön aikana ilmenee yli- tai matalapainetilanteita, laite antaa automaattisesti äänimerkin ja antaa hälytyksen, mikä estää tehokkaasti ylipaineen aiheuttamat tuotantoturvallisuusonnettomuudet.

Sovellusala:
1. Petrokemian teollisuus: korkeaviskoosisten ja hiukkasmaisten väliaineiden, kuten raakaöljyn, raskasöljyn, jäännösöljyn, hiililietteen jne., mittaus; se on yleisesti käytetty kuristuslaite jalostuslaitteissa.
2. Metallurgiset kaivokset: Käytetään lietteen, hiilen pesuveden ja masuunin/koksiuunikaasun mittaamiseen; sopii työolosuhteisiin, joissa on paljon pölyä ja kiinteitä hiukkasia.
3. Sähköinen lämpöteho: Kattilan polttoaine, rikinpoistoliete ja tuhkaveden virtauksen valvonta, joka kestää korkeita lämpötiloja ja likaisia ​​nesteitä.
4. Ympäristön vedenkäsittely: Jäteveden, lietteen palautuksen ja epäpuhtauksia sisältävän jäteveden mittaus itsehuuhtelevalla kiilarakenteella, joka ei ole altis lietteen laskeutumiseen.

Ota yhteyttä
PREV：Ei aiempaa artikkeliaSEURAAVA：XG-DRB Dilbar virtausmittari
FAQ Suorituskykyvaatimukset

Q1: Mikä on kiilavirtausmittarin periaate ja mikä on sen suurin etu?
V: Paine-eron kuristusvirtausmittariin kuuluva neste virtaa putkilinjassa olevan V-muotoisen kiilalohkon läpi, ja paine-ero muodostuu ennen ja jälkeen kiilalohkon. Virtausnopeus lasketaan paine-eron perusteella. Keskeiset edut: Ei kuolleita kulmia, itsehuuhteleva vaikutus, korkean viskositeetin ja kiinteitä hiukkasia sisältävien likaisten välineiden mittaamisen taito, vakaa mittaus jopa pienillä Reynolds-luvuilla ja kaksisuuntaisen virtauksen havaitsemisen tuki.

Q2: Mitkä ovat vaatimukset kiilamuotoisen virtausmittarin suoralle putkiosalle?
V: Vaatii aukkolevyä lyhyemmän pituuden, yleensä 5D edessä ja 3D takana (D on putkilinjan sisähalkaisija); Kyynärpäät, venttiilit ja supistimet voivat häiritä virtauskenttää, joten yritä välttää niitä niin paljon kuin mahdollista; Asennuksen aikana kiilien terävien kulmien tulee olla alaspäin, jotta kiinteiden hiukkasten virtaus voidaan varmistaa tasaisesti ja välttää niiden kerääntymistä.

Q3: Missä olosuhteissa liikennemittaus on epätarkka?
V: Yleisiä syitä: ① Tukos, nesteen kerääntyminen ja paineputkien vuotaminen; ② Kiilan kuluminen ja hilseily muuttavat kuristusaluetta; ③ Lähettimen alue ja neliöjuuren parametrien konfiguraatio ovat virheelliset; ④ Väliaineen viskositeetti eroaa merkittävästi kalibrointiolosuhteista. Tarkista impulssiputkien tiiviys ja lähettimen parametrit.

Q4: Tarvitseeko kiilavirtausmittari säännöllistä huoltoa?
V: Ei liikkuvia osia, vähän päivittäistä huoltoa. On suositeltavaa puhaltaa ja puhdistaa paineputki säännöllisesti kiinteässä/paljon pölyisissä olosuhteissa; Avaa kolmen venttiilin ryhmän tasapainoventtiili suojataksesi lähetintä pitkäaikaisen sammutuksen aikana; Kun putkilinjaa puhalletaan, virtausmittari on irrotettava, jotta hitsauskuona ei naarmuta kiilalohkon pintaa ja vaikuta tarkkuuteen.

Suorituskykytiedot: (Jos koko on yli DN300, ota yhteyttä yritykseemme)

Malli Nimellishalkaisija (mm) Kiilasuhde h/D Virtausalue (m³/h) Pituus (mm) Työpaine (MPa) Keskilämpötila (℃) Veden kalibroinnin tarkkuus (tai öljyn kalibrointi) Laippa vakio
XG-LX-G-15 15 0,2 - 0,5 0,28 ~ 2,7 600 0,2-14 -20-300 0,2 % / 0,5 % GB9113-88
XG-LX-G-25 25 0,2 - 0,5 0,8 - 7,5 600 0,2-14 -20-300 0,2 % / 0,5 % GB9113-88
XG-LX-G-40 40 0,2 - 0,5 1,5-21 700 0,2-14 -20-300 0,2 % / 0,5 % GB9113-88
XG-LX-G-50 50 0,2 - 0,5 3-33 700 0,2-14 -20-300 0,2 % / 0,5 % GB9113-88
XG-LX-G-80 80 0,2 - 0,5 6-75 800 0,2-14 -20-300 0,2 % / 0,5 % GB9113-88
XG-LX-G-100 100 0,2 - 0,5 17-100 800 0,2-14 -20-300 0,2 % / 0,5 % GB9113-88
XG-LX-G-150 150 0,3 - 0,5 45-310 1000 0,2-14 -20-300 0,2 % / 0,5 % GB9113-88
XG-LX-G-200 200 0,3 - 0,5 68-460 1000 0,2-14 -20-300 0,2 % / 0,5 % GB9113-88
XG-LX-G-250 250 0,3 - 0,5 109 ~ 865 1200 0,2-14 -20-300 0,2 % / 0,5 % GB9113-88
XG-LX-G-300 300 0,3 - 0,5 155 - 1225 1200 0,2-14 -20-300 0,2 % / 0,5 % GB9113-88
