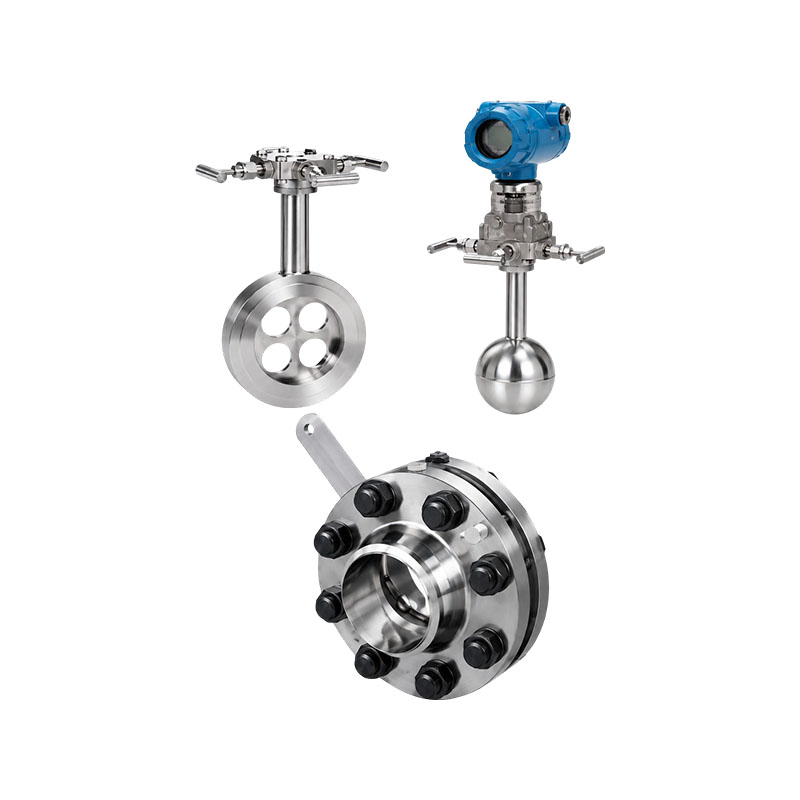

XG-PHL-tyyppinen tasapainotettu virtausmittari on parantanut huomattavasti perinteistä kuristuslaitetta ja sillä on merkittäviä tasapainoisen tasasuuntauksen ominaisuuksia. Perinteisissä kuristuslaitteissa on vain yksi virtausaukko, jolloin neste menettää ihanteellisen virtauksensa kuristuksen jälkeen, jolloin ei täysin hyödynnetä paine-erovirtausmittarien etuja. Tasapainoiset virtausmittarit soveltuvat lähes kaikkiin nestemittauksiin ja edustavat vallankumousta nesteen mittaustekniikassa. Tällä hetkellä tasapainotettuja virtausmittareita on käytetty laajalti sellaisilla teollisuudenaloilla kuin öljy-, kemian-, metallurgian, sähkön, maakaasun ja vedenkäsittelyn aloilla.
Toimintaperiaate:
Tasapainotettu virtausmittari on vallankumouksellinen paine-erovirtausmittari, joka toimii samalla periaatteella kuin muut paine-erovirtausmittarit ja perustuu energian muuntoperiaatteeseen suljetuissa putkissa; ihanteellisissa nesteolosuhteissa virtausnopeus putkilinjassa on verrannollinen paine-eron neliöjuureen. Putkilinjan virtausnopeus voidaan laskea Bernoullin yhtälön perusteella mittaamalla paine-eroarvo. Tasapainotettu virtausanturi on huokoinen kiekkokuristin, joka on asennettu putkilinjan poikkileikkaukseen ja jonka jokaisen reiän koko ja jakautuminen on räätälöity erityisten kaavojen ja testitietojen perusteella, tunnetaan aukon numerona. Kun neste kulkee levyn toiminnallisten reikien läpi, se tasapainotetaan ja tasataan; pyörte minimoidaan ja muodostuu likimääräinen ihanteellinen neste. Paineenmittauslaitteen avulla voidaan saada vakaa paine-erosignaali, ja tilavuusvirta ja massavirtaus voidaan laskea Bernoullin yhtälön mukaisesti.
Tuotteen ominaisuudet:
1. Korkea lineaarisuus ja hyvä toistettavuus. Tasapainotetussa virtausanturissa on symmetrinen huokoinen rakenne, joka voi tasapainottaa virtauskenttää, vähentää pyörrevirtoja, tärinää ja signaalikohinaa. Virtauskentän vakaus paranee huomattavasti, ja lineaarisuus on 5-10 kertaa suurempi kuin suutinlevyn. Toistettavuus kasvaa 54 %, mikä on 0,15 %. Tasapainotettu virtausmittari kuuluu kattavasta suorituskyvystään huippuluokan virtausmittarien kategoriaan.
5: Kun aluesuhde on 1, lineaarisuus voi olla ± 0,3 %;
7: Kun aluesuhde on 1, lineaarisuus voi olla ±0,5 %.
10: Kun aluesuhde on 1, lineaarisuus voi olla ± 1,0 %.
2. Matalat vaatimukset suorille putkiosille. Vakaan virtauskentän ja kaksinkertaisen paineen palautumisnopeuden ansiosta suutinlevyihin verrattuna tasapainotetut virtausanturit vähentävät huomattavasti suorien putkiosien vaatimuksia. Etu- ja takasuorat putkiosat ovat yleensä 3D ja 1D, joiden minimipituus on alle 0,5D, mikä eliminoi suuren määrän suoria putkiosia, erityisesti erikois- ja kalliista materiaaleista valmistettuja.
3. Vähennä pysyvää painehäviötä. Huokoinen symmetrinen tasapainotettu rakenne vähentää turbulenttisia leikkausvoimia ja pyörteiden muodostumista, vähentää kineettistä energiahäviötä ja vähentää pysyvää painehäviötä 2,5 kertaa samoissa mittausolosuhteissa oleviin suutinlevyihin verrattuna, mikä säästää huomattavia käyttöenergiakustannuksia. Se on energiaa säästävä väline, jota kannattaa edistää laajasti.
4. Kestää likaa eikä tukkeudu helposti. Huokoinen symmetrinen tasapainorakenne vähentää turbulenttien leikkausvoimien ja pyörteiden muodostumista, vähentää huomattavasti kuolleiden vyöhykkeiden muodostumista, varmistaa likaisen materiaalin sujuvan kulkemisen useiden reikien läpi ja vähentää nestereiän tukkeutumisen mahdollisuutta. 5. Voidaan suoraan vaihtaa suutinlevy. Sillä on sama käyttötapa ja ulkonäkö kuin suutinlevyllä, joten se voidaan vaihtaa suoraan ilman muutoksia putkiin tai niihin liittyviin instrumentteihin. Se soveltuu erittäin hyvin koko laitoksen energianmittauksen EMS-muunnokseen korvaamaan suutinlevy balansoidulla virtausmittarilla.
6. Laaja virtauksen mittausalue. Koetulosten mukaan tasapainota virtausmittarin suorituskykyä niin, että sen virtausnopeus voi vaihdella minimistä yliääneen niin, että Reynoldsin minimiluku on alle 200 ja suurin Reynolds-luku suurempi kuin 107; Beta-arvo voidaan valita väliltä 0,5 - 0,90.
7. Pitkäaikainen vakaus on hyvä. Turbulentin leikkausvoiman merkittävän pienenemisen ansiosta väliaineen ja kuristuselementin välinen suora kitka pienenee huomattavasti ja sen β-arvo pysyy muuttumattomana pitkään. Koko instrumentissa ei ole liikkuvia osia, joten se voi säilyttää vakauden pitkään.
8. Pystyy mittaamaan korkean lämpötilan ja korkeapaineisen materiaalin. Kuten suutinlevyt ja muut kuristuslaitteet, myös käyttölämpötila ja paine riippuvat putkilinjan ja laipan materiaalista ja laadusta. Työlämpötila voi nousta 850 ° C: een ja työpaine voi olla 42 MPa.
9. Pystyy mittaamaan epäpuhtauksia monimutkaisissa työolosuhteissa. Ainutlaatuisen rakenteellisen suunnittelunsa ansiosta sillä on erityinen suorituskyky ja se pystyy suorittamaan kaasu-neste-kaksifaasia, erilaisia kaasuseoskaasuja (kuten kaasu, biokaasu, hiilikaasu jne.), erilaisia matalalämpöisiä kaasuja (kuten LNG, nestemäinen typpi, nestemäinen happi, nestemäinen vety, nestemäinen kloori, nesteytetty eteeni, nestemäinen maaöljy, kosteus, nestekaasu jne.), kaasu-, nestekaasu, jne. liete, monivaiheinen vesivirtaus, värähtelevä vesivirtaus, sähkömagneettiset häiriövälineet ja kaksisuuntainen virtaus (koska tasapainovirtausmittari on täysin symmetrinen molemmilta puolilta).
Sovellusala:
1. Petrokemian teollisuus: Nesteen, kaasun ja höyryn virtausnopeuksien mittaus
2. Lämpöteho: kattilan höyryn, kiertoveden ja kaasun mittaus
3. Metallurgia: masuunikaasu, jäähdytysvesi, prosessikaasu
4. Vedenkäsittely: teollisuusjätevesi, puhdas vesi, paineilma
