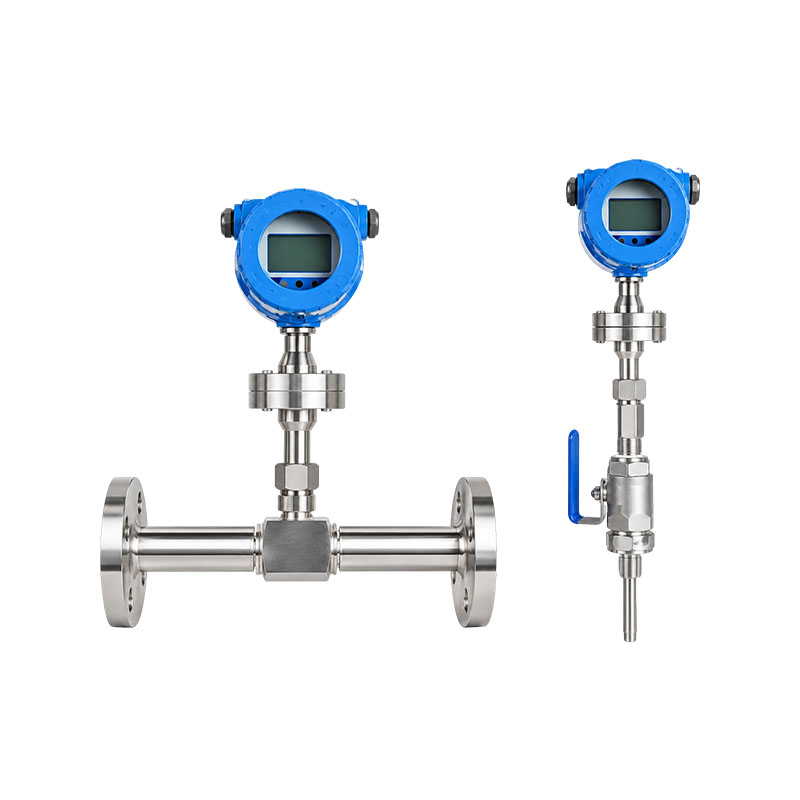

XG-RSL-sarjan lämpökaasun massavirtausmittari

XG-RSL-sarjan lämpökaasun massavirtausmittari on kehitetty nesteen lämmön absorptionopeuden perusteella, joka liittyy suoraan massavirtausnopeuteen, ja sillä on laaja valikoima sovelluksia.

Toimintaperiaate:
XG-RSL-sarjan virtausmittari/virtauskytkin on lämpödiffuusioperiaatteeseen perustuva virtausmittari. Toisin sanoen, kun neste virtaa lämmityskohteen läpi, lämmityskohteen menettämä lämmön määrä on verrannollinen nesteen virtausnopeuteen. Erityisesti tämän virtausmittarin anturissa on kaksi vakiolaatuista RTD:tä, joista toista käytetään lämmönlähteenä ja toista nesteen lämpötilan mittaamiseen. Kun neste virtaa läpi, lämpötilaerolla näiden kahden välillä on epälineaarinen suhde virtausnopeuteen, ja laite voi muuntaa tämän suhteen mitatun virtaussignaalin lineaariseksi ulostuloksi.

Tuotteen ominaisuudet:
1. Otetaan käyttöön erittäin vakaa patentoitu platina RTD-anturitekniikka;
2. Otetaan käyttöön patentoitu teknologia "tasapainoinen rakennepakkaus" ja joka kompensoi itse keskilämpötilan;
3. patentoidut algoritmit, jotka voivat saavuttaa korkean lineaarisuuden, korkean toistettavuuden ja suuren tarkkuuden;
4. Aluesuhde on 1000:1 ja sitä voidaan laajentaa käyttäjän vaatimusten mukaan;
5. Se voi saavuttaa suuren putken halkaisijan ja pienen virtausnopeuden mittauksen niinkin alhaisella virtausnopeudella kuin nolla ja resoluutiolla 0,001 m/s,
Pienen virtausnopeuden mittaus on erittäin herkkä;
6. Ei liikkuvia osia; tärinävaikutukset voidaan jättää huomiotta;
7. Suoran putkiosan vaatimus ei ole korkea, 1-2D:
8. Se on riippumaton väliaineen lämpötilasta ja paineesta, ja se voi mitata suoraan massavirtauksen ilman lämpötilan ja paineen kompensointia;
9. Yksinomainen korkean lämpötilan algoritmi; keskilämpötila voi olla 510 °C;
10. Tukee liikennevalojen 12-pisteen dynaamista korjausta sisäänrakennetulla 10-pisteen korjauksella;
11. Virran/jännitteen ulostulon dynaaminen online-korjaus;
12. Ei herkkä pienille hiukkasille, kuten pölylle;
13. Kätevä suunnittelu ja valinta, helppo asennus ja käyttö, keskeytymätön online-lataus ja purku sekä helppo huolto.

Sovellusala:
1. Öljy- ja kaasuteollisuus
Energian vaihto; Kaasun talteenotto kaivoista; Kaasun mittaus; Kaasun laadun analyysi; Vuototesti; Maakaasun mittaus; Polttimen kaasun valvonta.
2. Energiateollisuus
Kaasun mittaus kaasun jakelun aikana polttoainejärjestelmissä; Erilaisten kaasujen mittaus kattiloissa ja apujärjestelmissä; Kaasun mittaus kaasuliesillä; Vedyn mittaus; Primääri- ja toisioilman mittaus voimalaitosmasuunien.
3. Kemianteollisuus
Savun kiertämisen valvonta; Kaasuvirtauksen mittaus näytteenottojärjestelmässä; Indusoituneen tuulettimen kaasuvirran mittaus; Ammoniakkikaasun mittaus lannoitetehtaissa; Erilaisten kaasun virtausnopeuksien mittaus akkutehtaissa.
4. Metallurgiateollisuus
Kaasun täyttömittaus terästehtaissa; Masuunikaasun mittaus ruukkitehtaissa; koksiuunikaasun mittaus koksauslaitoksissa; lämmitysuunikaasun (masuunikaasu, koksauskaasu, maakaasu jne.) mittaus ja ohjaus teräsvalssaamoissa; Kaasujen, kuten vedyn, hapen ja ammoniakin, valvonta lämpökäsittelyn sammutusuuneissa.
5. Massa- ja paperiteollisuus
Kaasujen mittaus jätevedenkäsittelyjärjestelmissä; Savuvirran valvonta; Kattila ottaa talteen sekundaari-/tertiäärisen ilman; Kattiloiden kaasu- ja ilmansyötön mittaus.
6. Elintarvike- ja lääketeollisuus
Raitisen ilman lisääminen käsittelyn aikana; CO2-käsittely panimoissa; kuuman ilman virtausnopeus pullon sterilointilaitteessa; Kaasun virtausnopeuden mittaus lämpöhapetusprosessin aikana; Ilmanvaihtojärjestelmä; Kattilan imu, pakokaasut ja prosessin ohjaus.
7. Ympäristönsuojelu
Kaasun mittaus biokaasun käyttöprosessin aikana; Kloorikaasun mittaus kloorikäsittelyprosessin aikana; Kaasun mittaus ilmastussäiliöissä jätevedenkäsittelyprosessin aikana; Tarkkaile SO2- ja NOx-päästöjä savupiipun pakokaasuista.
8. Muut toimialat
Tehtaan paineilmamittaus; Kivihiilijauheen polttoprosessi jauhe/kaasusuhteen säätöpolttoaineella; Sementtiteollisuuden pystyhiomakoneiden kuuman kaasun virtauksen hallinta.

Ota yhteyttä
PREV：XG-PHL tyyppinen tasapainotettu virtausmittariSEURAAVA：XG-DBL-tyyppinen dynaaminen paine-erovirtausmittari
FAQ Suorituskykyvaatimukset

Q1: Tarvitsevatko lämpökaasun massavirtamittarit lämpötilan ja paineen kompensointia?
V: Ei tarvetta. Se perustuu lämpödiffuusioperiaatteeseen mittaamaan suoraan kaasun massavirtausta, johon kaasun lämpötilan ja paineen vaihtelut eivät vaikuta. Se voi tuottaa suoraan vakiotilavuusvirtausnopeuden, mikä eliminoi ylimääräisten lämpötila- ja painekompensointimoduulien tarpeen.

Q2: Voidaanko nestepisaroita, korkeaa kosteutta tai höyryä mitata?
V: Höyryä tai nestettä ei voi mitata; Soveltuu vain kuivaan kaasufaasiin. Jos kaasu kuljettaa suuren määrän kondensoituneita nestepisaroita, anturiin tarttuva neste muuttaa lämmönpoisto-ominaisuuksia, mikä aiheuttaa lukeman ajautumista ja jopa vaurioittaa anturia. On suositeltavaa asentaa kaasu-neste-erotin etupäähän kosteita olosuhteita varten.

Q3: Vaikuttaako kaasun koostumuksen muutokset mittaustarkkuuteen?
V: Aion. Laite asetetaan kalibrointikaasun (kuten ilma, typpi) lämmönjohtavuusparametrien mukaan, kun se lähtee tehtaalta. Muutokset kaasun koostumuksessa ja lämmönjohtavuudessa aiheuttavat virheitä. Työskentelyolosuhteet usein vaihtuvilla komponenteilla edellyttävät väliaineparametrien nollausta tai uudelleenkalibrointia.

Q4: Mitkä ovat suorien putkiosien asennuksen vaatimukset?
V: Yleensä edellytetään ≥ 10D ja myötävirtaan ≥ 5D suoria putkiosia, joissa D on putkilinjan sisähalkaisija. Ylävirran kulmat, venttiilit ja supistusventtiilit voivat häiritä virtauskenttää, kun taas suorien putkiosien lyhentäminen voi aiheuttaa virtauksen vaihteluita ja heikentää tarkkuutta. Vältä voimakasta tärinää ja nesteen kerääntymistä asennuksen aikana.

Tuote Erittely
Mittausalue 0–120 Nm/s (20 °C, 101,33 kPa)
Tarkkuus ±1 % lukemasta, ±0,5 % täydestä asteikosta
Huoneen yökuntoon laitto Tyypillisesti 100:1 (riippuu kalibroidusta virtausalueesta)
Putken halkaisijaalue 10 mm – 6000 mm
Sovellus Soveltuu erilaisille yksittäisille tai sekakaasuille; pölyisiä, hiekkaisia, kosteita ja erilaisia syövyttäviä kaasuja
Ympäristön lämpötila −40°C - 85°C (ilman näyttöä); −30°C - 70°C (näytön kanssa); kosteus < 90 % RH
Keskilämpötila -40 °C - 100 °C; -40 °C - 200 °C; -40 °C - 450 °C; -40 °C - 510 °C
Anturin halkaisija φ3, φ2,5
Insertion-tyyppinen anturin halkaisija φ19 (vakio), φ16, φ12
Anturin materiaali 316 ruostumaton teräs, Hastelloy, titaani
Anturin materiaali (suojavaippa) 316 ruostumaton teräs (vakio), Hastelloy
Virtauksen mittaus Kaksisuuntainen väliaineen virtauksen mittaus
Analoginen lähtö Virtaus: 4–20 mA DC; Lämpötila: 4–20 mA DC; max. kuormitus 1000 Ω
Pulssilähtö Summattu pulssilähtö
Linearisointi 12-segmenttinen näppäimistön epälineaarinen korjaus; 10-segmenttinen sisäänrakennettu epälineaarinen korjaus
Viestintä Sarjalähtö RS232 / RS485
Virtalähde 24 VDC / 600 mA; 220 VAC / 2 W; 110 VAC / 3 W
Hälytys 1–2 relelähtöä, 5 A / 220 V, 5 A / 30 VDC; näppäimistöllä ohjelmoitava
LCD-näyttö Suuri LCD-näyttö: 7-numeroinen hetkellinen virtaus, 8-numeroinen summattu virtaus
Prosessipaine 1,6 MPa (enintään 20 MPa)
Asennustyyppi Asennustyyppi (puristusliitin, puristusliitospalloventtiili, laippaliitäntä); inline-tyyppi (laippa, kierreliitäntä)
Räjähdyssuojattu luokitus Luonnostaan vaaraton (mm. II CT5); tulenkestävä (Ex d II CT4)
Suojausluokitus IP65

XG-RSL Lämpökaasun massavirtausmittari
Nimellinen halkaisija -XXX 100 tarkoittaa DN100
Asennustyyppi G In-line tyyppi
C Lisäyksen tyyppi 1 Kierreliitäntä
2 Laippaliitäntä
3 Laippapalloventtiililiitäntä
Lämpötila-alue 1 -40 ℃ ~ 100 ℃
2 -40 ℃ ~ 200 ℃
3 -40 ℃ ~ 450 ℃
4 -40 ℃ ~ 510 ℃
Nimellinen paine A 0 ~ 0,6 MPa
B 0 ~ 1 MPa
C 0 ~ 1,6 MPa
D 0 ~ 2,5 MPa
E 0 ~ 4 MPa
F 0 ~ 6,4 MPa
G 0 ~ 10 MPa
H 0 ~ 16 MPa
Prosessin kunto 0 Vakio
1 Korroosionkestävä
2 Räjähdyssuojattu
3 Korkea lämpötila
Signaalin lähtö 1 Ei lähtöä
2 4 ~ 20 mA
3 RS485 MODBUS
Virtalähde 1 220V AC
2 24V DC
