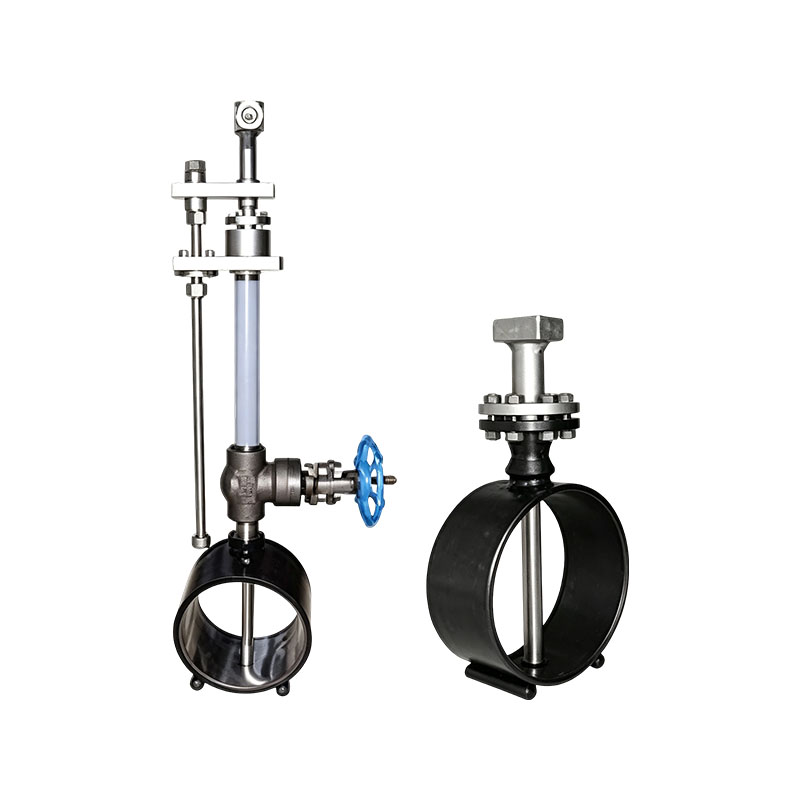

XG-DRB Dilbar virtausmittari

XG-DRB Dearbar tasavirtausmittari on uudentyyppinen pistokevirtausmittari, joka käyttää paine-eron periaatetta virtauksen mittaamiseen ja noudattaa Bernoullin yhtälöä: Q=KxCx juuri DP. Se on tällä hetkellä kansainvälisesti tunnustettu tarkimmaksi, toistettavaksi ja luotettavimmaksi virtausmittariksi kertaluonteiseen virtauksen havaitsemiseen. Yksinkertainen rakenne, helppo kokoaminen ja purkaminen, alhainen painehäviö sekä alhaiset käyttö- ja ylläpitokustannukset tekevät siitä energiaa säästävän ja taloudellisen virtausmittarin, jota kannattaa mainostaa ja käyttää. Erityisesti halkaisijaltaan yli 200 millimetrin putkissa keskiarvoisen putken virtausmittarin edut ovat ilmeisempiä. Käytetään laajasti teollisuudessa, kuten sähköteollisuudessa, metallurgiassa ja petrokemianteollisuudessa.

Toimintaperiaate:
XG-DRB Dearbar -vakionopeusvirtausmittari mittaa virtausta paine-eron läpi, joka syntyy ennen ja jälkeen sen ainutlaatuisen mittapään. Kun nestettä virtaa anturin läpi, eteen muodostuu korkeapaineen jakautumisalue, joka on hieman korkeampi kuin putkilinjan staattinen paine. Bernoullin yhtälön periaatteen mukaan nesteen nopeus kasvaa sen virratessa anturin läpi ja anturin takaosaan muodostuu matalapaineen jakautumisalue, jossa paine on hieman pienempi kuin putkilinjan staattinen paine. Kun paine-eroneste virtaa anturin läpi, anturin molemmille puolille ilmaantuu pyörteitä ja anturin takaosaan muodostuu osittainen tyhjiö. Keskimääräinen korkea paine korkeapainealueella siirretään paine-eroinstrumentin ylipainekammioon anturin korkeapaineputken kautta; Keskimääräinen matalapaine matalapainealueella välittyy paine-eroinstrumentin alipainekammioon anturin matalapaineputken kautta. Paine-eromittari mittaa keskimääräisen korkeapaineen ja keskimääräisen matalapaineen eron ja heijastaa neliöjuuren laskennan jälkeen nesteen keskimääräisen virtausnopeuden suuruutta. Keskimääräinen virtausnopeus on verrannollinen virtausnopeuteen, ja sitä voidaan sitten käyttää laskemaan putkilinjassa olevan nesteen tilavuusvirtausnopeus tai massavirtausnopeus.

Tuotteen ominaisuudet:
1. Useita käyttövälineitä ja laaja mittausalue. Soveltuu erilaisille nesteille (kaasu, neste, höyry), joiden halkaisijat ovat 38–15 000 mm, maksimipaine 40 MPa ja maksimilämpötila 550 °C tai korkeampi. Tarvittaessa se voi myös taata ± 0,1%, erityisen sopiva teollisuuden prosessien ohjaukseen;
2. Yksinkertainen rakenne ja kevyt paino;
3. Helppo asentaa ja purkaa, alhaiset kustannukset, ja se voidaan asentaa ja huoltaa verkossa;
4. Matalat vaatimukset suorille putkiosille. Suoran putkiosan pituuden vaatimus on suhteellisen pieni verrattuna aukkolevyyn, yleensä noin 10-25 kertaa halkaisija;
5. Pieni painehäviö ja merkittävä energiansäästö. Palautettava painehäviö on 2–15 % signaalin painehäviöstä, mikä on vain kymmenesosa yleisesti käytettyjen aukkovirtausmittareiden palautumattomasta painehäviöstä. Vuosittaiset käyttökustannukset ovat 1/40 - 1/50 suutinlevystä;
6. Vakio nestekerroin (K), vakaa mittaussignaali ja pienet vaihtelut;
7. Korkea tarkkuus ja hyvä pitkän aikavälin vakaus;
8. Anturin paineen mittaus itsessään on tukoksia estävä, ja mittapäässä on yksiosainen kaksionteloinen, erittäin luja rakenne.
9. Ystävällinen ihmisen ja koneen käyttöliittymä, 360 astetta kääntyvä LCD-mittarin pää; Se voi näyttää hetkellisen virtausnopeuden, kumulatiivisen virtausnopeuden, pylväskaavion prosenttiosuuden jne.

Pääsovellusalueet:
1. Primääri- ja toisioilman mittaus voimalaitoksissa
2. Masuunikaasun mittaus;
3. Etaanin, eteenin, maakaasun jne. mittaus;
4. Kaasun, typen, hapen jne. mittaus;
5. Paineilmamittaus:
6. Kyllästetyn höyryn, korkea- ja matalapaineisen höyryn mittaus:
7. Hanaveden, kiertoveden jne. mittaus.
