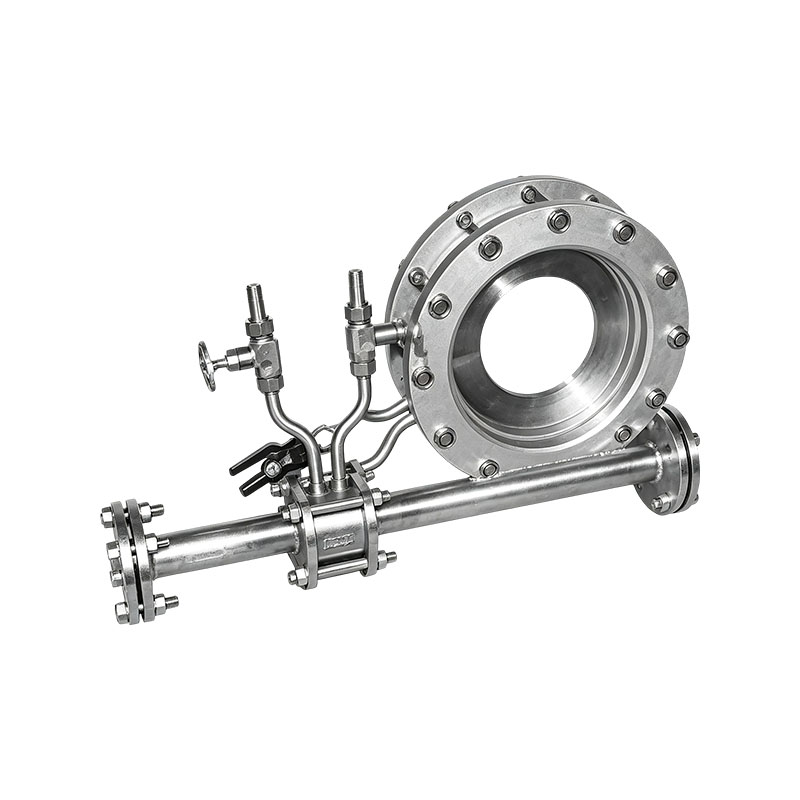

The Orifice flow meters are differential pressure flow meters, representing the most historically established flow measurement devices in industrial production. Niissä on erilaisia tyyppejä, kypsää tekniikkaa ja laajoja sovelluksia.
Tuotteen ominaisuudet:
1. Yksinkertainen rakenne, helppo asennus, luotettava toiminta, alhaiset kustannukset ja tietty tarkkuus
Voi täyttää teollisen tuotannon vaatimukset.
2. Pitkä historia, rikas ja luotettava kokeellinen tieto sekä standardoitu suunnittelu ja käsittely
Kansainvälinen standardi standardeille kuristuslaitteille (aukkolevyt, suuttimet ja Venturi) on
ISO 5167, ja sitä on tarkistettu useita kertoja. Niin kauan kuin kuristuskomponentit on suunniteltu ja käsitelty standardien mukaisesti,
Todellinen virtauskalibrointi vaaditaan epävarmuusalueen määrittämiseksi.
3. Vakioaukkolevy soveltuu halkaisijalle 50–3000 mm, β 0,2–0,75.
4. Vakiosuutin sopii halkaisijalle 50–500 mm, β 0,2–0,8.
5. Pitkä kaulasuutin sopii halkaisijalle 50-630 mm, β 0,2-0,8.
6. Venturi-putken, jonka halkaisija on 50-250 mm ja β-arvo 0,2-0,75, mekaaninen käsittely.
7. Karkea hitsattu rautalevy, jonka Venturi-putken halkaisija on 200-1200 mm ja β-arvo 0,2-0,70.
8. Karkeavaletun Venturi-putken halkaisija on 100-800 mm, β-arvolla 0,2-0,75.
9. Venturi-suuttimen halkaisija on 65-500 mm, β-arvo 0,316-0,775.
10. 1/4 pyöreän reikälevyn halkaisija ≤ 500 mm, β on 0,245 ~ 0,6.
11. Kartiomaisen populaatioreikälevyn halkaisija on ≤ 500 mm ja β on 0,1-0,316.
12. Kaksoisreikälevyn halkaisija on 40-100 mm ja β 0,2-0,75.
13. Pienen reikälevyn halkaisija on alle 50 mm ja β on 0,2-0,75.
14. Piilotetun pienen reikälevyn halkaisija on ≤ 50 mm ja β on 0,2-0,75.
15. Korkeapaineisen linssin aukkolevyn halkaisija on ≤ 250 mm ja β on 0,2-0,75.
16. Leveäreunaisen aukkolevyn halkaisija on 50-400 mm ja β 0,2-0,75. 17. Pyöreän rei'itetyn levyn halkaisija on 50-2000 mm, β-arvo 0,1-0,8.
18. Epäkeskinen aukkolevy, jonka halkaisija on 100-1000 mm ja β 0,46-0,84.
19. Päätyreikälevyn (suuttimen) halkaisija on 100-1000 mm ja β 0,46-0,84.
20. Yllä olevan kuristuslaitteen painealue on 0–42 MPa, ja lämpötila määräytyy materiaalin mukaan.
21. Concealed double Venturi tube, nominal diameter of circular section pipeline: DN=300mm~6000mm, width x height of rectangular section pipeline: WxH (mm)=300x300~6000x6000, and other geometric surface pipelines with the same nominal diameter DN and varying width and height. Nimellispaine: PN ≤ 2,5 MPa, määritetty työlämpötilan ja materiaalin mukaan; paine-eron arvo: (0~100) kPa, toistuva mittausvirhe (stabiilisuus): ± 10Pa.
22. The wing wind measurement device is particularly suitable for measuring large-caliber airflow, with stable measurement, high sensitivity, pressure loss offset, and high accuracy.
23. The design of the wind measurement device includes a reverse blowing interface and a dust discharge device, which is beneficial for product maintenance and increases product output
Luotettavuus.
24. Kehittynyt ja hienostunut käsittely- ja testaustekniikka parantaa huomattavasti tuotteen tarkkuutta ja vakautta.
25. Mature throttling components are integrated with advanced electronic technology to create an intelligent integrated flow measurement device with on-site flow display and multiple signal outputs (4-20mA, pulse, with HART protocol).
26. Pienitehoinen piirisuunnittelu vähentää energiankulutusta, lisää järjestelmän vakautta ja luotettavuutta. Integroidussa järjestelmässä on akkuvirtalähde ja ulkoinen 24VDC-valinta, joka on kätevä asentaa ja käyttää.
Tärkeimmät myyntipisteet:
1. Standardointi on kypsää eikä vaadi varsinaista virtauksen kalibrointia: se on GB/T2624- ja ISO5167-standardien mukainen. Standard throttling components can be directly used for measurement after being processed according to specifications, supporting trade settlement and measurement traceability.
2. No moving parts, durable and stable: pure mechanical throttling components, no rotating/sensing elements, high temperature and high pressure resistance, reliable long-term operation, long service life, low basic maintenance.
3. Wide range of medium adaptation: It can measure gases, vapors, and liquids, support single-phase fluids, and some models can adapt to dirty media containing small amounts of impurities. Putken halkaisijan kattavuus on laaja.
4. Alhaiset kokonaiskustannukset, joustava sovitus: yksinkertainen rakenne, taloudellinen hinta, voidaan sovittaa minkä tahansa merkkisen paine-eron lähettimen kanssa; Useita tyyppejä, kuten suutinlevy, suutin, Venturi, V-kartio jne. voidaan valita työolosuhteiden mukaan.
Sovellusala:
1. Power industry: Power plant boiler steam, primary/secondary air, circulating water, natural gas energy metering and energy consumption accounting.
2. Petrochemical industry: process raw material liquid, high-pressure process gas, steam, refining pipeline flow monitoring, material ratio, trade handover measurement.
3. Metallurgical industry: flow detection of blast furnace gas, converter flue gas, cooling water, compressed air, furnace condition control, and energy statistics.
4. Heating/municipal energy: metering of steam, hot water, and natural gas pipelines in the heating network, charging for heating, and balancing of pipeline flow.
