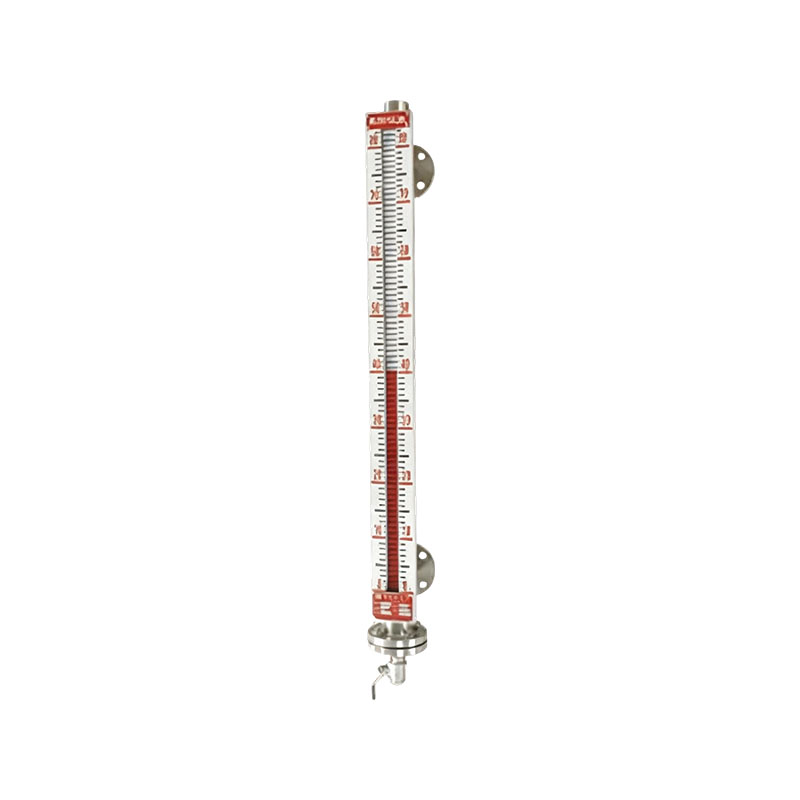

XG/JYZX-sarjan magneettinen tasomittari

XG/JYZX-sarjan magneettinen tasomittari, joka tunnetaan myös nimellä magneettinen läppäpylväs tai magneettinen läppälevy. Magneettinen kelluvuusmittari voi turvallisesti ja luotettavasti mitata nestetason korkeissa lämpötiloissa, korkeassa paineessa, korkeassa viskositeetissa ja voimakkaissa korroosioolosuhteissa. Lukeminen on intuitiivista, näyttö on katseenvangitsija ja mittausalue laaja. Varustettu mikrokytkimillä ja nestetason etälähettimillä, se voi saavuttaa ylä- ja alarajahälytyksiä ja nesteen pinnan (raja) ohjauksen sekä etätunnistuksen ja -ohjauksen. Magneettisen nesteen pinnankorkeusmittarisarjan tuotteita käytetään laajalti nestetason mittaamiseen ja säätöön eri teollisuudenaloilla, kuten sähkö-, öljy-, kemian-, metallurgiassa, ympäristönsuojelussa, lääketeollisuudessa, elintarviketeollisuudessa jne. XG/JYZX-sarjan magneettinen float-flip-pylvään pinnankorkeusmittari on kytketty säiliöön sivulaipan kautta, jotta pinnankorkeusmittarin nesteen muutokset vastaavat säiliön sisällä tapahtuvia muutoksia. Tasomittarin kammion sisällä oleva lieriömäinen uimuri ja tasomittarin ulkopuolella oleva magneettinen läppälevy ja kytkin ovat itse asiassa sarja magneettisia järjestelmiä. Sylinterimäinen uimuri vaikuttaa läppälevyn sisällä olevaan kääntöpylvääseen ja kytkimen sisällä oleviin magneettisiin komponentteihin magneettikentän kautta, mikä näyttää nestetason muutokset lineaarisesti.
Magneettisen kääntölevyn kääntöpylväs on varustettu pienellä pylväsmäisellä magneettiteräksellä, ja kaikki kääntöpylväät on sijoitettu tasaisesti alumiiniuriin, joiden säteittäinen etäisyys on 10 mm. Puolet kääntävistä sarakkeista on valkoisia ja toinen puoli punaisia. Kun nestepinta tasomittarissa nousee ja laskee, uimuri liikkuu vastaavasti, ja sen päälle asennetun kestomagneetin säteen magneettikenttä ajaa ulospäin pyörivän levyn magneettisen kääntöpylvään 180°. Kun nestepinta nousee, se muuttuu valkoisesta punaiseksi. Päinvastoin, kun nestetaso laskee, kääntöpylväs muuttuu punaisesta valkoiseksi. Tällä tavalla kääntöpylväs voi heijastaa säiliön sisällä tapahtuvia nestetason muutoksia ilman virtalähdettä. Se tarjoaa turvallisen ja luotettavan tavan ja menetelmän syttyvien, räjähtävien ja myrkyllisten väliaineiden nestetason havaitsemiseen eristämällä nestemäiset väliaineet kokonaan mittausindikaattoreista.
UQZ-nesteen pinnankorkeusanturia käytetään nestetason mittaamiseen ja signaalien lähettämiseen yhdessä JYZK-sarjan magneettisten kelluvuusmittareiden kanssa. Nesteen tasoa vastaava vastussignaali muunnetaan vakiovirtasignaaliksi lähettimessä.
UK-sarjan magneettikytkin on jaettu tavallisiin magneettikytkimiin ja kaksisuuntaisiin pitomagneettikytkimiin, ja sitä käytetään yhdessä XG/JJZK-vesisarjan magneettisen kelluvuusmittarin kanssa.

Tuotteen ominaisuudet:
1. Rakenne on yksinkertainen, tukeva ja luotettava, eikä vaadi erityistä huoltoa.
2. Nestemäinen väliaine ja mittausosoitin on täysin eristetty.
3. Se voi mitata ja osoittaa syövyttävien, syttyvien, myrkyllisten, kiihtyneiden ja saastuneiden nesteiden nestetason, ja se soveltuu korkean lämpötilan ja korkean paineen ympäristöihin.
4. Magneettinen kääntöpylvään näyttö; ei tarvita ulkoista virtalähdettä. Mittaustulokset voidaan välittää etänä piirin kautta, jolloin saadaan kauko-ohjaus ja havaitseminen.
5. Perustyypin lisäksi on olemassa erilaisia nestemäärämittareita, kuten korkean lämpötilan ja matalan paineen tyyppi, korkean lämpötilan ja korkeapaineinen tyyppi, vaippatyyppi, päälle asennettava tyyppi, korroosionestotyyppi, nestekaasutyyppi, pakkasenkestävä tyyppi jne.  Sovellusala:
1. Petrokemian teollisuus: erilaiset varastosäiliöt, reaktorit, puskurisäiliöt ja tornit, joita käytetään nesteen tasojen ja raja-asemien valvontaan.
2. Vedenkäsittely ja ympäristönsuojelu: nestetasojen mittaus annostelusäiliöissä, jätevesisäiliöissä, kiertovesisäiliöissä ja puhdistetun veden varastosäiliöissä.
3. Lämpö- ja sähköteho: nestetasojen valvonta kuumavesisäiliöissä, hapenpoistovesisäiliöissä, lämmönvaihtimissa ja apulaitteiden säiliöissä.
4. Kevyt teollisuus, elintarvike ja lääkkeet: nestetason tunnistus ainesosasäiliöille, käymissäiliöille, keittosäiliöille ja raaka-ainesäiliöille.
